供稿人:武向權，連芩 發布日期：2017-12-07
中科院理化所低溫生物與醫學實驗室Yongze Yu等人開發了一種在水凝膠中懸浮3d打印液態金屬的技術，利用水凝膠作為支撐，用擠出液態金屬的方法打印立體液態金屬結構（圖1 a）。
由于液態金屬具有高表面張力和低粘度，在無外加場力的作用下，液態金屬通常會變成球形，液滴之間會相互融合，這種特性使得液態金屬難以形成穩定的三維結構。為了解決這一問題，將自固化羧乙烯聚合物水凝膠引入到打印系統中，這種水凝膠在打印頭的局部剪切力作用下會液化，此時將液態金屬打印到液化位置，而后水凝膠迅速復原，將液態金屬固定（圖1 b）。
圖1 （a）液態金屬在自固化水凝膠中的懸浮3D打印示意圖 （b）在打印過程中的液滴形成周期（流速Q(mào)，打印速度Vp，液滴直徑d，打印液滴間距Lc）
十二生肖頭像的打印，證明了懸浮3D打印的打印能力和打印效果，如圖2所示。
圖2 （a-l）中國十二生肖模型及對應打印結構（圖中標尺代表10cm）
利用懸浮3D打印技術可以制造柔性三維電子器件，電子器件由打印的液態金屬液滴連接，如圖3所示，液態金屬液滴可以保證電通路的連續性。

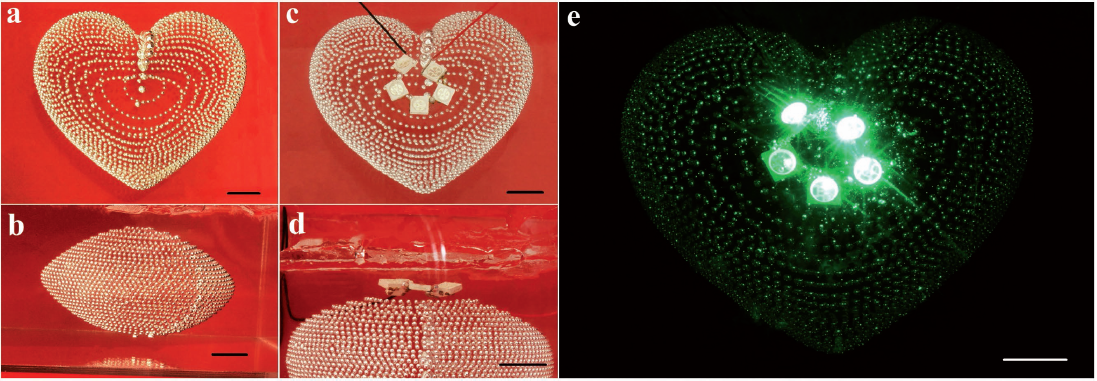

圖3 懸浮3D打印在立體結構電子器件中的應用心形結構頂視圖，（b）心形結構左視圖，（c）置入LED的心形結構頂視圖，（d）置入LED的心形結構左視圖，（e）立體結構電子器件工作圖（圖中標尺代表10cm）
液態金屬的懸浮3D打印技術可以制造復雜的多尺度可變形結構，克服了液態金屬由重力和強表面張力帶來的不穩定性，這種技術有望應用于多尺度液滴制造、柔性電子器件、封裝技術以及生物和醫療等領域。
