供稿人:尚振濤 田小永 發布日期：2017-12-13
從古至今人類就一直在向大自然學習，可以說“仿生”推動人類的不斷進步。仿生學就是人們研究生物體的結構與功能工作的原理，并根據這些原理發明出新的設備、工具和科技，創造出適用于生產，學習和生活的先進技術。
近期，《科學·機器人學》（Science Robotics）雜志報道刊登北京航空航天大學文力副教授課題組牽頭、與哈佛大學科研團隊合作的最新研究成果——仿生?魚軟體吸盤機器人。
浩瀚的海洋里有一種身體細長的?魚，漫長的進化使它的第一背鰭變成吸盤，可以吸附在船底和鯊魚、鰩魚、鯨魚等其他形體較大的魚身上遠游和索食，被形象地稱為“搭順風車”。圖1清楚地展現了魚吸盤的組成和微觀結構，利用環掃電鏡、Micro CT、高速相機同步運動追蹤等生物測量手段，獲得了?魚吸盤的宏觀與微尺度結構、運動模式。?魚頭部吸盤主要由三部分組成：吸盤外周的唇圈，由柔性的肌原纖維組成，能產生負壓；吸盤內部的硬質鰭片結構，外表包裹厚度約500微米的軟組織，可由肌肉驅動產生法向微動；鰭片上的錐狀小刺結構，底部直徑約200微米，頂端為1-5微米。
圖1 魚頭部吸盤的生物結構。(A)魚頭部實體結構，(B)基于microCT掃描數據的魚吸盤三維重建模型
該團隊先后共克了三大難關，第一個難關是吸盤的制作。吸盤結構精妙，材質硬軟兼具，該團隊想到了3D打印技術，但常規的單一材料3D打印無法制造出吸盤變剛度的結構，如果只是簡單地把硬質軟質結構拼接起來，應力強度一大就會迅速疲勞并破碎。
課題組借鑒參考了多種脊椎動物的機體連結結構，利用復合多材料3D打印技術實現一體化樣機成形，制造出包括唇圈、軟組織等在內的吸盤樣機整體結構,其楊氏模量逐級梯度地跨越了3個數量級。
第二個難關如圖2是復制鰭片上精微的錐狀小刺結構。該團隊與哈佛大學合作，利用高精度激光加工技術制作了碳纖維硬質小刺（底部直徑270微米）嵌入到復合材料的樣機鰭片中，如圖3。

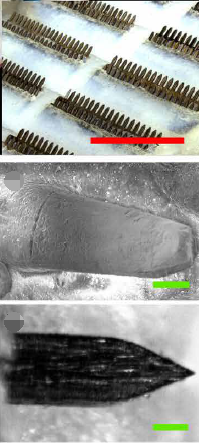

圖2 鰭片上單根硬質小刺的顯微結構
第三個難題是機器人的驅動機構。該團隊用輕量化、防水的軟體纖維增強的直線驅動器驅動，實現了?魚吸盤內部鰭片的微動，如圖3。

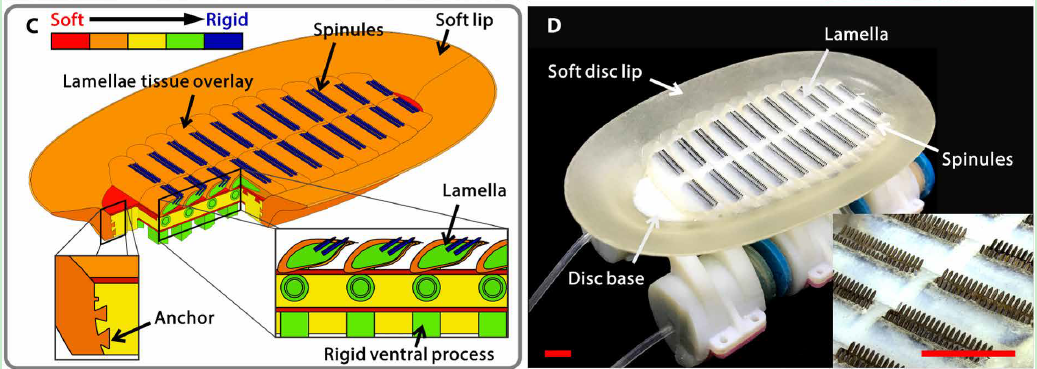

圖3 (C)仿生魚洗盤CAD模型，(D)仿生魚吸盤原型實物
課題組做出的仿生?魚軟體吸盤機器人樣機，能在光滑表面產生相當于自重約340倍、粗糙表面上自重約100倍的吸附力。首次揭示了吸盤內部鰭片的主動抬起運動可顯著增大吸盤與吸附表面的摩擦力，鰭片上硬質小刺和軟組織的協同作用使吸盤能夠適應不同粗糙度的表面等機理。為未來的低功耗水下仿生軟體機器人、水下吸附裝置提供了新的思路?；谏矬w機制，這種機器人吸附力可觀，也不會對吸附表面造成破壞。該項應用在國防科技，水下救援、海洋生態檢測等軍民領域都有良好的應用前景。
