這里介紹一種適用于直寫成型技術（DIW）的復雜形狀短纖維陶瓷基復合材料。通過使用陶瓷先驅體作為粘合劑和陶瓷原料。配制出適于擠出細絲（直徑<1mm）并含有相對高纖維含量（> 30vol％）的漿料。并成功打印出具有約75％孔隙率和4MPa壓縮強度的陶瓷基復合材料。打印過程以及打印樣品如圖1所示。

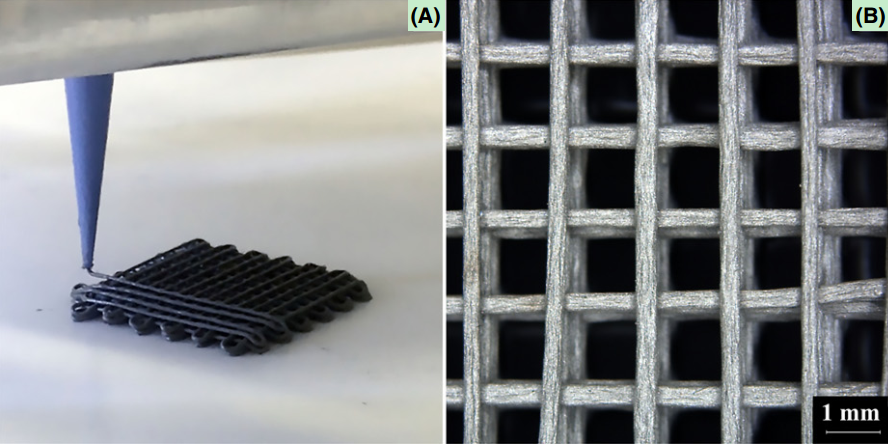

圖1 （A）打印過程；（B）經過1000℃裂解后的打印樣品
當漿料中沒有添加SiC時，熱裂解后會產生很多垂直于打印方向的裂紋，如圖2所示。 而且值得注意的是，樣品干燥后是沒有裂紋的，裂紋只有在熱裂解之后才會出現。漿料中加入SiC后，裂紋消失，原因可能是碳纖維的存在阻礙了收縮。不能吸收應力的先驅體材料通過基體和纖維之間應力最大的界面層釋放應力從而形成裂紋。
圖2 （A）先驅體裂解產生裂紋 (漿料中沒有添加SiC)；（B）加入SiC后試樣表面
由于在打印過程中噴嘴處產生的剪切應力，該方法具有在擠出方向上定向纖維的效果，并首次用于制備陶瓷基復合材料，如圖3所示。通過直寫成形技術打印出高縱橫比的結構，實現了逐層設計的路徑，以此優化打印零件的機械和微結構性能，并且可以擴展到其他類型的材料中。
圖3 （A）裂解先驅體細絲部分的SEM頂視圖，顯示纖維拉出；（B）SEM截面的側視圖，顯示長絲的部分變形，但依然具有沿著打印方向的纖維取向；（C）斷裂面的放大圖
