供稿人:馮帆、賀健康 發布日期：2018-01-12
隨著可穿戴設備、機器人和生物醫學裝置的快速發展，柔性電子設備的制造逐漸成為新的研究熱點。利用3D打印技術，可以快速實現柔性電子電路和設備的制造。日前來自哈佛大學的研究團隊提出了一種混合3D打印的方法，將直寫技術和拾取/放置（Pick-and-Place）技術集成在一個制造平臺上，實現了在同一平臺上的電路制造和電子元件組裝的功能。
圖1所示是3D打印柔性器件的示意圖。絕緣矩陣和導電墨水可以在指定的基底上根據設計圖案被精準打印出來；電子器件通過對空針頭施加適度的真空被吸取并被放置在指定位置，再通過導電墨水將器件和電路連接完成了柔性電子設備的制造。
圖1 混合3D打印平臺制造柔性電子設備
研究人員所采用的打印墨水是熱塑性的TPU，這種材料具有良好生物相容性和可伸展性；另一種導電材料是通過在TPU中加入銀而制得的AgTPU墨水。研究人員利用這種方法制造出了可穿戴設備，如圖3所示的是一種可以根據肢體的收縮和伸展動作拉緊力傳感器；圖4所示的是一種腳底傳感器，可以用來測量腳底壓力。

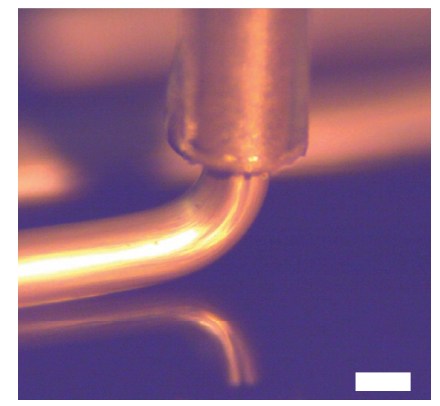

圖2 直接打印的AgTPU墨水
圖3 拉緊力傳感器

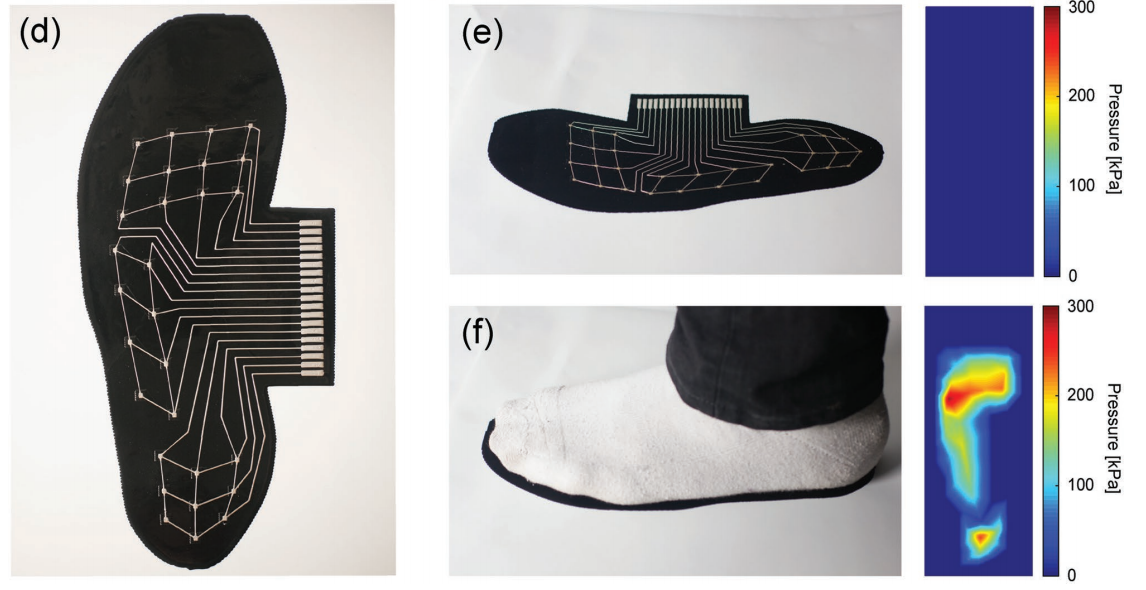

圖4 足底傳感器
