供稿人:楊強，李滌塵 發布日期：2018-03-13
當前,主要的金屬3D打印工藝分辨率通常在20~50μm，這一局限導致了3D打印技術難以實現微細復雜金屬構件的制造。近日，美國加州理工學院Julia R. Greer教授的研究團隊提出了一種新的金屬3D打印工藝，可以打印出分辨率為25~100 nm的復雜三維金屬結構，該工藝方法簡單易操作且可重復，為3D打印納米尺度的復雜三維金屬結構提供了一種全新的途徑。
該技術首先通過2-甲氧乙氧基鎳和丙烯酸配體交換反應制備出一種富含金屬鎳的有機前驅體，再將其與丙烯酸樹脂和光引發劑混合組成富含金屬鎳的光刻膠；利用雙光子光刻技術（TPL）成型出三維聚合物結構；最后通過熱解聚合物中的有機物得到含鎳質量分?jǐn)?shù)大于90%的三維納米金屬結構。
圖1 納米金屬結構的增材制造工藝和樣品的SEM表征 (a)配體交換反應用于合成金屬前驅體；(b) 金屬前驅體，丙烯酸樹脂和光引發劑混合組成富含金屬的光刻膠；(c) TPL工藝示意圖；(d) 金屬聚合物制備；(e) 熱解去除有機物并將聚合物轉變?yōu)榻饘伲?f-h) 聚合物樣品的SEM圖像；（i-j）聚合物熱解后金屬樣品的SEM圖像
該技術熱解過程中，聚合物樣品會在氬氣氣氛中加熱至1000 ℃，使有機物充分裂解，同時將金屬顆粒熔合在一起且保持金屬結構的完整性。研究發現，在熱解過程中樣品的尺寸較加熱前收縮了80%，但保持了以前的形狀和比例，這也是能夠讓試樣尺寸變得如此之小的一個重要原因。

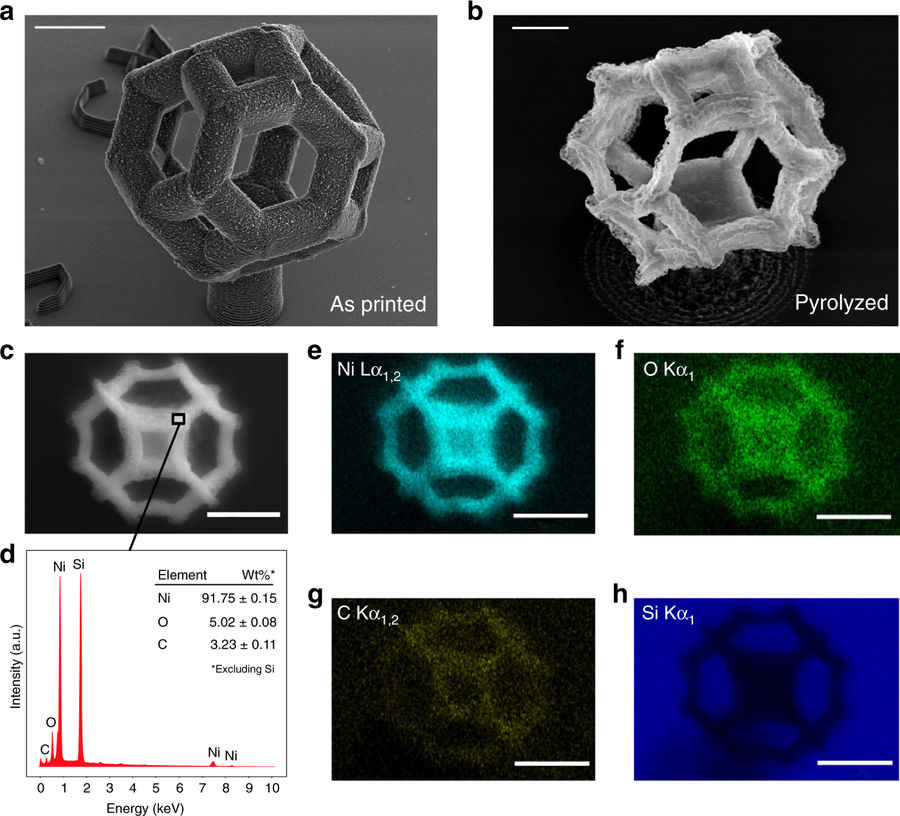

圖2 金屬納米結構樣品的EDS表征 (a) 熱解前SEM圖像（20μm）；(b) 熱解后SEM圖像（4μm）；(c-d) EDS成分分析；Ni含量超90%，Si為底部支撐；(e-h) EDS面掃描，元素的均勻分布
圖3 金屬納米結構樣品的TEM表征 (a)基底為200nm厚SiN薄膜上直接成型的Ni束SEM圖像；(b) 懸掛在SiN薄膜1.25μm孔邊緣的Ni束的低倍TEM圖像；(c-d) 區域電子衍射圖譜，Ni束主要由Ni納米晶與少量NiO組成；(e) 金屬束的HRTEM圖像；(f) n=40顆粒尺寸直方圖
圖4 金屬納米結構樣品的力學測試 (a-d) 壓縮實驗過程中納米金屬鎳樣品的SEM圖像；(e) 納米金屬鎳樣品的應力-應變曲線；(f) 不同3D打印方法和不同材料獲得的金屬試樣的強度對比
對試樣力學性能進行測試后發現，該技術制造出的納米尺度金屬鎳試樣相比其他3D打印工藝制備的金屬鎳試樣，依然具有較高的機械強度。
該工藝對鎢、鈦等高熔點金屬的納米結構3D打印尤其具有吸引力。此外，該技術原理還可應用于陶瓷、半導體材料、壓電材料的納米結構3D打印，并且有望推動3D打印技術在微電子領域的深度應用。
