供稿人:池金春，李滌塵 發布日期：2018-03-16
陶瓷材料在工業中有廣泛的應用，但是因?yàn)楦呷埸c(diǎn)，低熱導性的特點，成為三維打印技術研究的難點和熱點之一。目前在研究的陶瓷打印方法有光固化法，噴墨打印陶瓷墨水法以及粉末床激光燒結法。前兩種方法可成形高分辨率高密度的陶瓷，但是受到漿料中陶瓷固相含量少的限制，在脫碳燒結過程中容易開裂，因而成形零件的尺寸受限制；激光燒結法受陶瓷材料特性的限制，導致陶瓷容易開裂變形。德國聯邦材料研究所Andrea Zocca等人提出一種漿料鋪層噴墨打印工藝，該工藝基于粉末床噴墨打印的方法并改進，用陶瓷漿料取代干燥粉末，大幅度降低了適用陶瓷粉末的顆粒度，并同時提高粉末床的堆積密度。與陶瓷漿料相配合的是，該課題組開發特定的墨水粘接成形，使成形工藝不受材料熔點和高溫開裂的限制，實現了高溫陶瓷的高密度高力學性能的三維打印。
下圖所示為用該漿料鋪層噴墨打印工藝快速成形的高致密度氧化鋁陶瓷（圖1）和硅酸鹽陶瓷（圖2），該方法使用海藻酸鈉作為打印墨水，打印過程中海藻酸鈉遇到粉末床中的金屬離子后發生化學反應實現快速粘接。打印綠件中有機相含量只有0.3wt.%, 堆積密度可達到65%，氧化鋁粉末顆粒為0.5微米，在常溫下打印完成后燒結到1600℃，燒結后零件的致密度可達到98.9%以上（圖3），其力學性能等同于標準的等靜壓陶瓷燒結工藝。
該方法具備打印大尺度高性能氧化鋁等陶瓷復雜零件的可行性，有望突破該領域技術開發的瓶頸并臨近為產業需求提供定制化陶瓷零件。此外，該漿料鋪層三維打印工藝也適用于開發其他超高溫的陶瓷材料或特種材料。

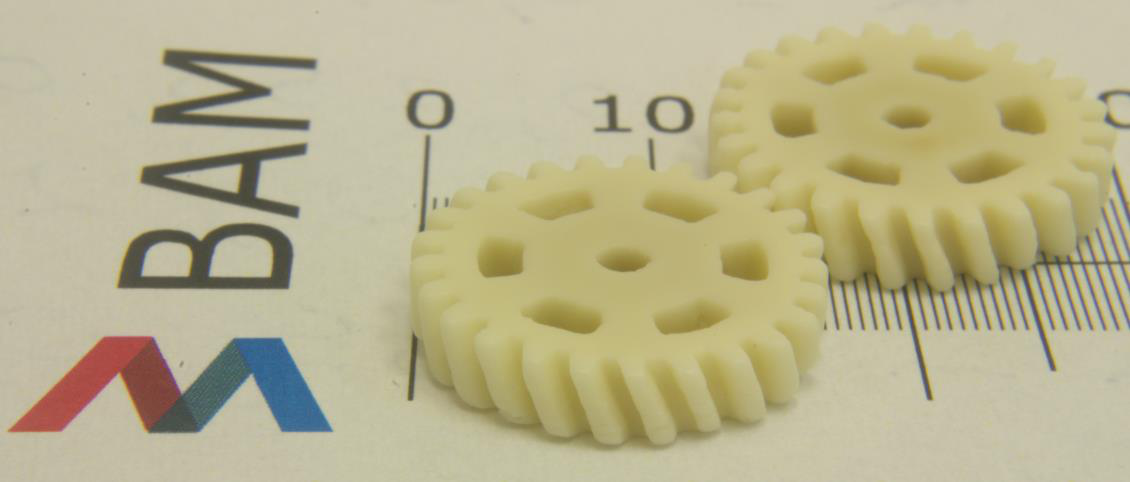

圖1 漿料鋪層噴墨打印的氧化鋁陶瓷零件（燒結后）

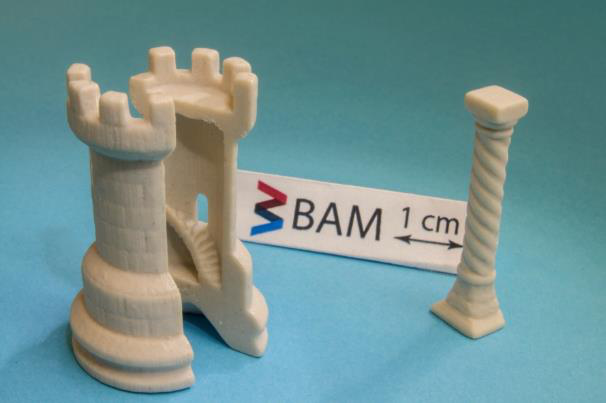

圖2 漿料鋪層噴墨打印的硅酸鹽陶瓷零件（燒結后）
圖3 燒結后氧化鋁陶瓷斷面和微觀組織：可見斷面致密均勻，微觀圖顯示沒有開裂缺陷。
