供稿人:侯章浩，田小永 發布日期：2018-04-15
人的一生難免會受到來自外界的傷害，因此發明了防護器具（如頭盔和鎧甲），用于有效的吸收或消耗來自外界的沖擊能量，保護穿戴者的人身安全。在軍事上，防護器具更是十分重要。海螺殼被認為是自然界韌性最好的鎧甲之一，比珍珠母的韌性還要強一個數量級。然而海螺殼的結構十分復雜，傳統的減材制造工藝很難制造出海螺殼式的交叉多層級結構，因此限制了對其結構機理的深入研究。然而隨著3D打印的出現與發展，為復雜的仿生結構研究提供了技術支撐。
不久前，麻省理工學院的研究人員利用3D打印工藝進行了仿海螺殼材料的研究，對海螺殼耐沖擊的機理進行了深入分析，并將研究成果發表在《Advanced Materials》期刊上。
該論文根據海螺的多層級結構特征，提出了一種三維仿海螺殼的原型（如圖1所示），并通過多材料3D打印機（Stratasys Connex 3）制造了出來，模型中紅色部分為柔性材料，綠色部分為脆性材料。

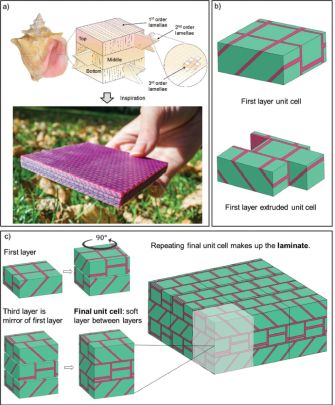

圖1 海螺的多層級結構模型
研究人員通過落錘實驗進行了測試，并對裂紋的傳播進行了系統分析，如圖2所示。研究結果表明：與單層級和純剛性成分的結構相比，引入二級層級的“交叉鋪層”將結構的沖擊性能分別提高了70%和85%。海螺殼主要是通過特有的多層級結構使得裂縫在傳播過程中發生偏轉，進而消耗裂紋傳播的能量，起到增韌的作用，這種機制可以被推廣到未來防護裝備，如裝甲、頭盔和防彈衣的設計。

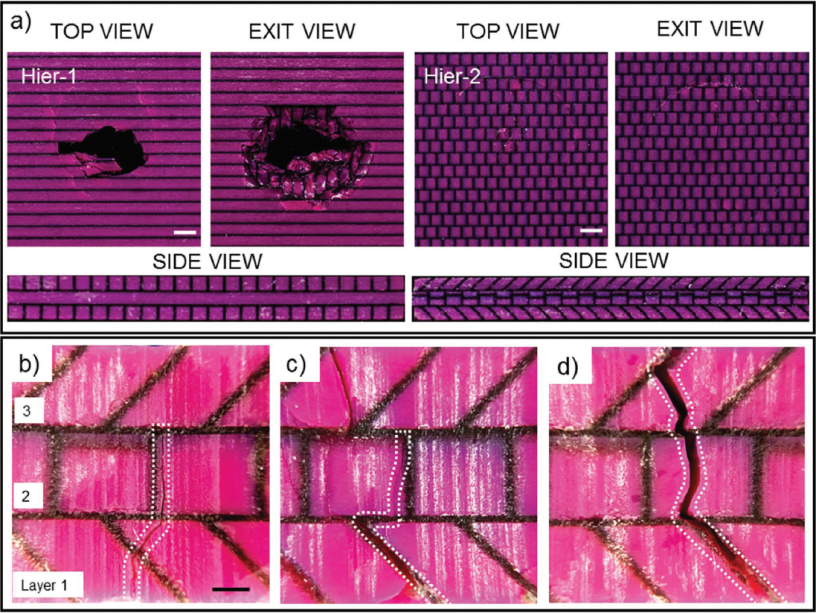

圖2 裂紋的傳播
