供稿人:汪鑫、李滌塵 發布日期：2018-04-18
熱電能轉換技術是將耗散的熱能轉換為電能的唯一方式。日前，韓國蔚山國家科學技術研究所與伊利諾伊香檳分校合作，利用擠出3D打印技術制作溫差電池，并開發出相應的無機熱電“墨水”[1]。該技術利用Sb2Te3粘合Bi2Te3顆粒，形成粘彈性的“墨水”，這種“墨水”具有均勻的熱電性能，其無量綱品質因數可以達到0.9（p型）、0.6（n型）。
研究人員表示，通過這一技術，可以解決通常溫差電池與熱源尺寸不完全匹配的問題，有利于熱電技術的大規模推廣。

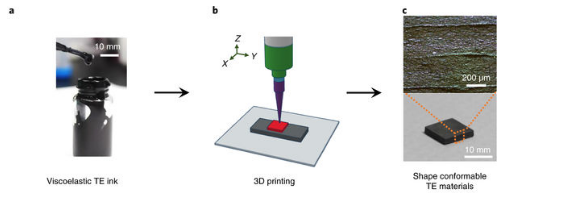

圖1 a）粘彈性無機熱電墨水；b）擠出3D打印工藝；c）3D打印熱電材料

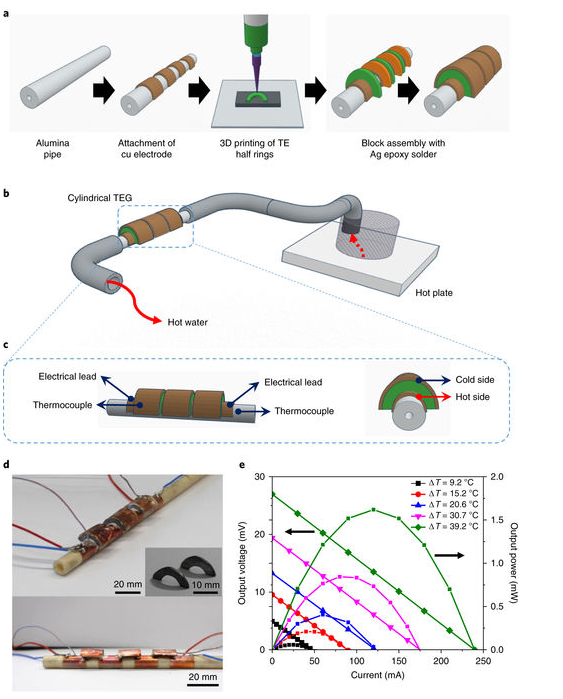

圖2 a）溫差電池制造示意圖；b）圓柱形溫差電池工作示意圖 c）溫差電池結構示意圖；d）溫差電池照片；e）溫差電池的輸出電壓、功率
研究人員利用這種技術，制作適用于圓柱管道表面的半環形溫差電池，驗證了該技術的有效性，同時，這種技術適用于帕爾貼模塊，可以起到加速降溫的作用。與傳統工藝制造的二維平面熱電模塊相比，這項技術在成本控制方面具有較大的優勢，特別的形狀復雜的熱交換結構，這是由于3D打印工藝可以有效避免加工過程中熱電材料的損失。
