供稿人:徐文梁，魯中良 發布日期：2018-04-21
近年來，有許多研究者采用3D打印技術來實現材料的微觀結構控制，以調控材料的相關性能。蘇黎世聯邦理工學院的Jochen Mueller等學者提出了一種采用核殼結構基本單元來成形輕質多孔復合材料的方法。研究人員采用具有獨特結構的噴頭來實現多級核殼單元的同步擠出，并通過3D打印制備多孔復合材料。該方法采用的核殼結構單元芯部柔韌，中間層（界面層）呈彈性，外殼呈脆性，使得成形出的材料整體兼具優異的剛度和韌性。采用的工藝原理如圖1所示。噴嘴流道采用了由外向內逐漸縮入并且直徑逐漸減小的形式，在總直徑一定的情況下，通過控制芯部擠出速率可以對芯部和中間層的直徑準確控制。

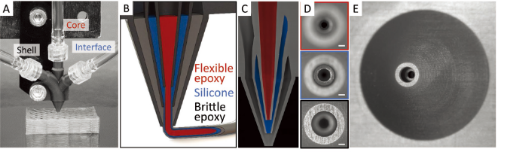

圖1 核殼結構3D打印方法：(A) 打印過程；(B)噴頭擠出過程示意圖；(C) 噴頭內部結構；(D)(E)芯部逐漸縮入的噴嘴結構。
通過力學分析確定了所需核殼結構的材料及結構特征，即外殼采用高剛度的環氧樹脂，芯部采用柔韌的環氧樹脂，中間層的加入可改變材料彎曲斷裂時裂紋的擴展路徑，而變形量的控制可以通過調整核殼單元直徑來實現。

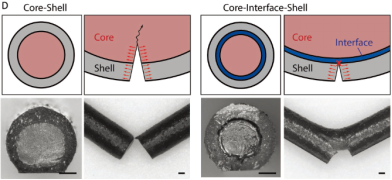

圖2 核-殼結構桿及核-中間層-殼結構桿斷裂形式對比（標尺=200 μm）

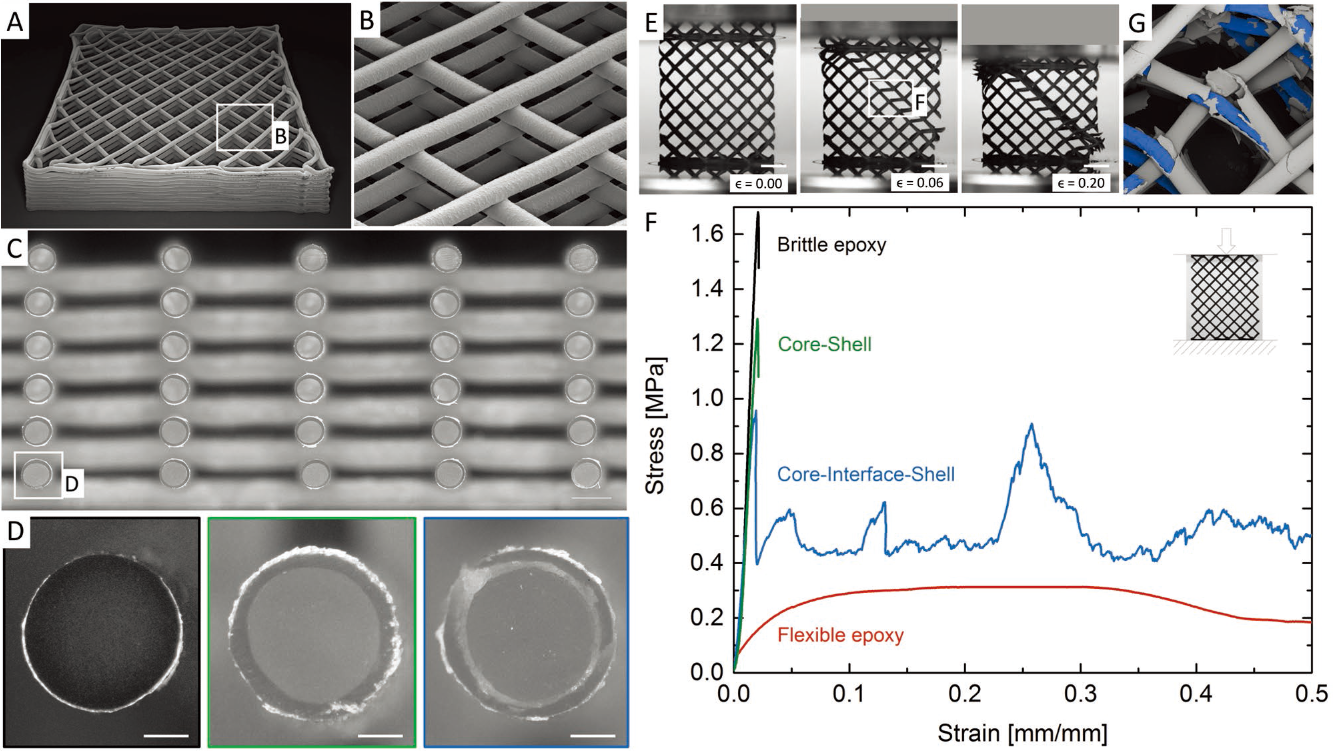

圖 3 支架：(A) 直寫技術制備的具有核殼結構桿單元的支架；(B) 支架局部放大圖(C) 支架截面形貌（標尺=1 mm）(D) 從右往左依次為脆性樹脂、核-殼結構、核-中間層-殼桿截面放大圖（標尺=0.2 mm）; (E) 支架的壓縮過程（標尺=8 mm）；(F) 不同結構材料的壓縮應力-應變曲線；(G) 核-中間層-殼結構桿的斷裂形貌。
在分析了核殼結構桿單元材料及尺寸對力學特性的影響后，研究人員制備了一系列的多孔支架結構，采用不同的核殼桿單元實現了材料整體韌性及脆性的調控。
