固體材料在受熱時通常會膨脹，因為溫度的升高會導致原子間鍵的伸長，而原子間鍵的伸長在宏觀尺度上表現為體積膨脹。同理，當固體材料遇冷時，會發生相應的收縮。現階段，有大量固體材料應用在光學儀器、航空航天設備等高精尖技術上，材料的這種熱脹冷縮行為會降低設備的結構穩定性和可靠性。顯然，固體材料的這種特性不利于生產和使用要求。
由美國勞倫斯利物莫爾國家實驗室（LLNL）、麻省理工學院（MIT）、南加州大學、加州大學洛杉磯分?？茖W(xué)家合作，首次3D打印出受熱收縮的全新超材料。 MIT力學工程教授方絢萊帶領的研究團隊承擔了該研究的3D打印部分的工作，成型原理如圖1a所示。團隊采用的是顯微立體光刻3D打印技術，類似噴墨打印機和數字曝光機的結合。先將不同材料的液滴噴在一個透明窗口上，再通過數字投影機把圖案分別投射在需要固化的液滴背面。被光照過的區域就形成固體片狀結構，附著在一個樣品支架上，窗口上沒有曝光的液滴則被清除。如此反復，可以得到所需的晶格結構。
圖1 成型設備及展示圖
這種微晶格具有負膨脹系數，其設計靈感來自于具有八面體原子結構耦合運動機制的負膨脹系數材料。從每個單元來看，新結構類似斜拉橋的設計，只是伸縮性好的鋼筋換成了相對柔軟的樹脂，剛度大的橫梁變成了摻銅納米顆粒的樹脂（圖1b和1e）。因不同材料受熱時相對位移不同，受熱時柔軟的樹脂先伸長，直到加固的橫梁也被拉動，使得連接點處向內拉伸，帶動整個晶格結構向內拉伸(圖1c和1f)?？傮w上看，整個空心的點陣結構就呈現收縮，從而表現出獨有的熱收縮特性。成型的晶格結構二維圖如1d和1f所示。

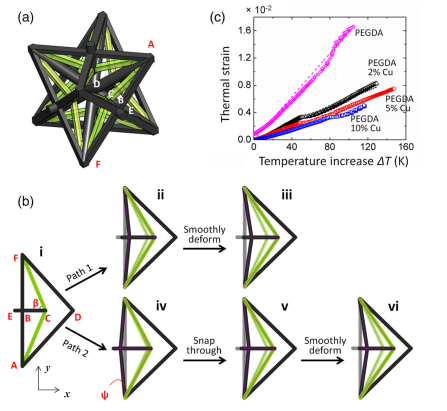

晶格結構變形原理圖如圖2所示，在圖2a中展示了這種微晶格結構的關鍵節點，圖2b中標明關鍵節點的兩條分叉變形路徑，并結合圖2c中，通過比較摻有不同質量分?jǐn)?shù)銅的樹脂材料熱應力變形，來確定銅納米顆粒的添加量。這個新型結構在降溫后還可恢復之前體積，能反復使用。
圖2 微晶格成型原理圖
受熱發生變化的樹脂仍然遵循了熱脹冷縮的常識，但是獨特的結構設計給觀察者呈現出相反的視覺效果，該研究成果適用于制造在溫度變化較大的環境中工作的精密部件，如遇熱脹冷縮產生焦距漂移的光學鏡頭、微芯片和高精光學儀器等，這種超材料將具有廣泛的應用前景。
