供稿人:劉騰飛,田小永 發布日期：2018-05-06
熔融沉積工藝工藝（FDM）是目前眾多3D打印技術中應用最普遍的增材制造技術，但傳統FDM采用柱塞式噴頭結構，利用電機驅動熱塑性絲材送入塑化裝置融化，后進的未熔融絲料充當柱塞的作用，驅動熔融物料經微型噴嘴擠出，如圖1所示，此種材料供給方式一方面由于電阻加熱的效率有限導致擠出材料的流量很低，一般小于0.1cm3/s，從而降低了成形效率與成形速度，使得這種快速成型技術不適合建立大中型尺寸制件；另一方面采用熱塑性絲材為原材料限制了可應用的材料種類，對一些不易成絲或常溫下硬度較大不易卷曲的塑料，都不適合應用于此成形工藝。

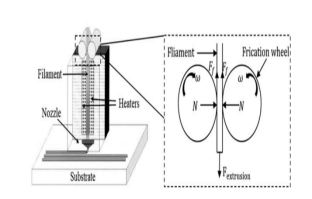

圖1 傳統FDM噴頭送絲結構

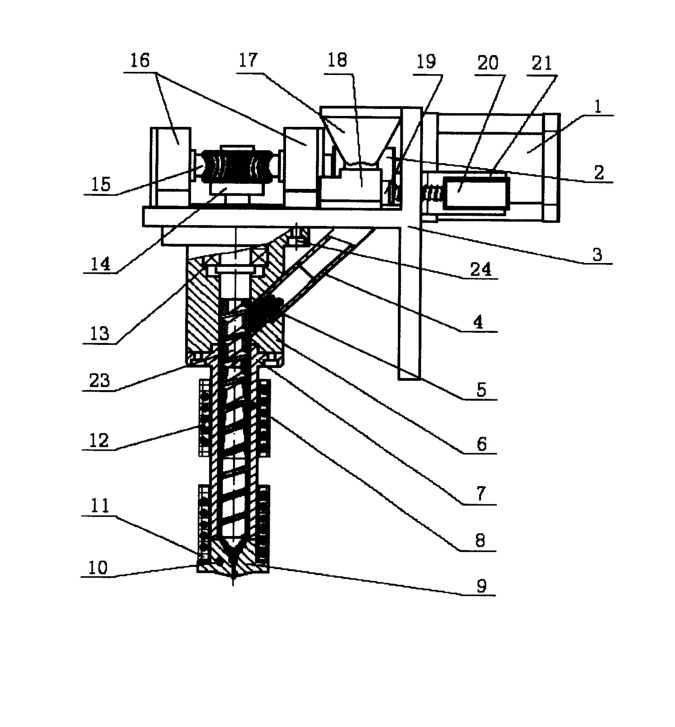

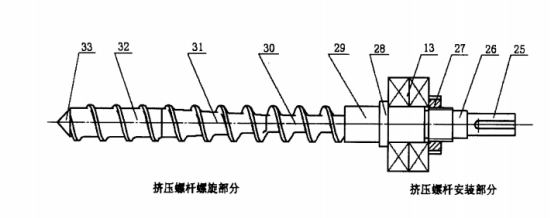

為解決傳統噴頭結構帶來的弊端以擴展FDM工藝的應用范圍與應用價值，研究者提出一種顆粒體進料的微型螺旋擠壓堆積噴頭機構，如圖2所示，利用微型擠壓螺桿通過實時送料裝置將顆粒料從料斗送進，靠螺桿的螺旋擠壓作用將成形材料向噴嘴方向輸送，材料前進過程中，被螺桿擠出，實現材料的堆積成形。該噴頭結構核心技術為微型螺桿的設計，傳統螺桿尺寸較大設計時采用無限平板理論而微型螺桿的設計主要采用有限槽寬理論更接近于真實的邊界調節，更能反映熔體擠出的真實情況。
圖2 螺桿擠出顆粒料3D打印

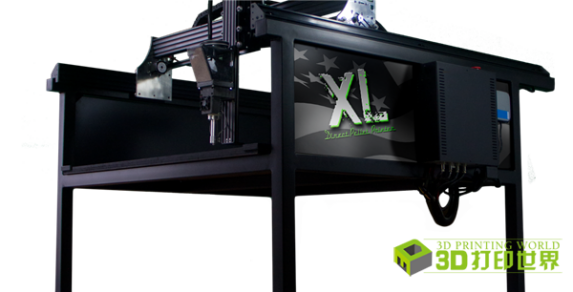

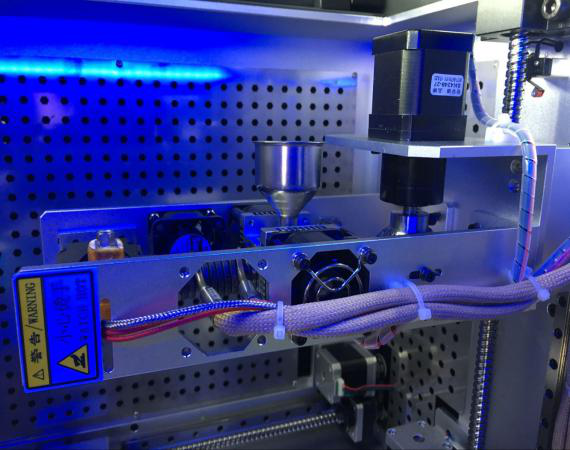

目前，國內外關于此技術的研究已經取得了一定的研究進展并初步進行了商業化應用，法國3D打印企業Pollen于2016年推出的螺桿擠出打印機Pam，其精度可達40微米，打印速度可達400毫米/秒，如圖3（a）所示；美國的DPP Technologies 推出了一款直接顆粒料擠出3D打印機-DPP XL MAAM，打印尺寸最大達到1200mm×1200mm×500mm,精度達到70微米，可用于打印PEI、PEEK等高性能工程塑料,如圖3（b）所示；中國的斐帛科技（Fibertech）也開發出了螺桿擠出3D打印機，用于打印高性能連續纖維增強熱塑性復合材料，如圖3（c）所示；另外該螺桿擠出還可以用來對熱塑性廢料進行回收，重新擠出3D打印絲材再進行二次打印，對保護環境，節約資源有重要意義，美國的ProtoCycler開發了相關的應用，如圖3（d）所示。
圖3 螺桿擠出3打印應用實例
該創新型結構不但提高了成型的效率和工藝的穩定性，而且拓寬了可成型材料的種類，降低了打印成本，對于促進FDM的工業應用具有十分重要的意義。
