供稿人:王清瑞，田小永 發布日期：2018-05-12
隨著柔性材料的發展成熟，柔性驅動器的優勢也逐漸顯現，它可以隨著材料進行彎曲同時具備驅動材料運動的能力。然而，目前缺少簡單的制備多組分材料柔性驅動器的工藝。ManuelSchaffner等人利用3D打印的方式制備了氣動驅動的硅樹脂柔性驅動器，它是一個內部含有可充氣增強管的彈性體。這種增強結構模仿了人體肌肉的驅動原理，通過改變充氣量來完成拉伸、收縮、扭轉運動。
作者采用多組分材料的直寫工藝對感光性硅復合材料進行光固化打印，制備出了含有內部氣管的復雜形狀。在打印過程中，硅復合材料的彈性模量是隨時可調的。這是利用封端調控高分子的分子量大小，實現材料的非均質性能控制，如圖1所示。這種“材料編碼”的可控性設計是3D打印技術的一項主要優勢。

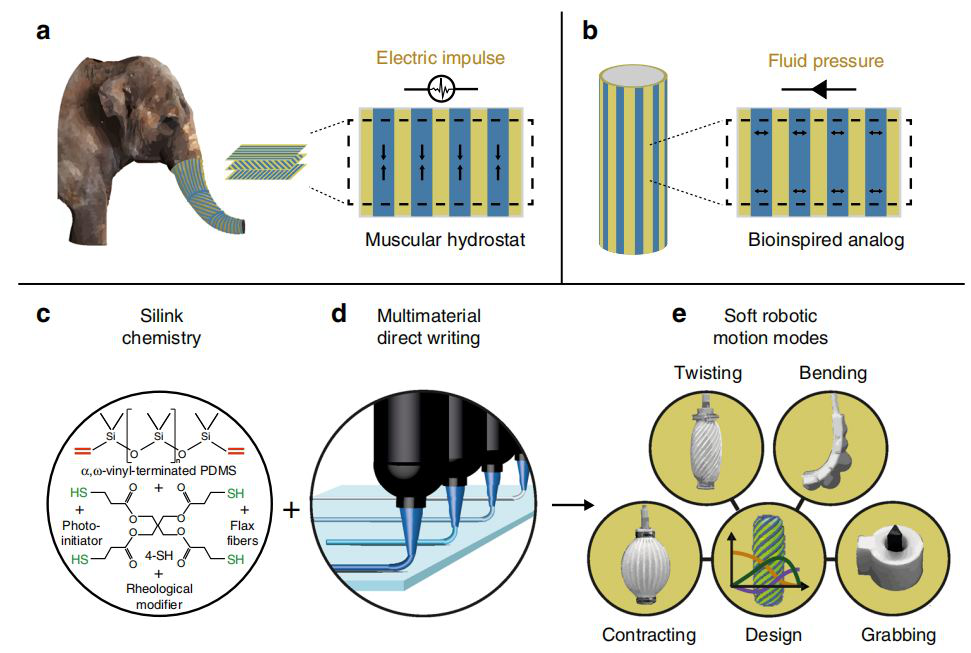

圖1 柔性驅動器的3D打印過程
3D打印的優勢在于可以對氣管方向進行任意設計，使材料可以完成不同類型的形狀變化。由此可以實現拉伸、彎曲、扭轉、抓取等多種不同的動作。如圖2所示，柔性驅動器可以將一個500g的重物實現抓取。

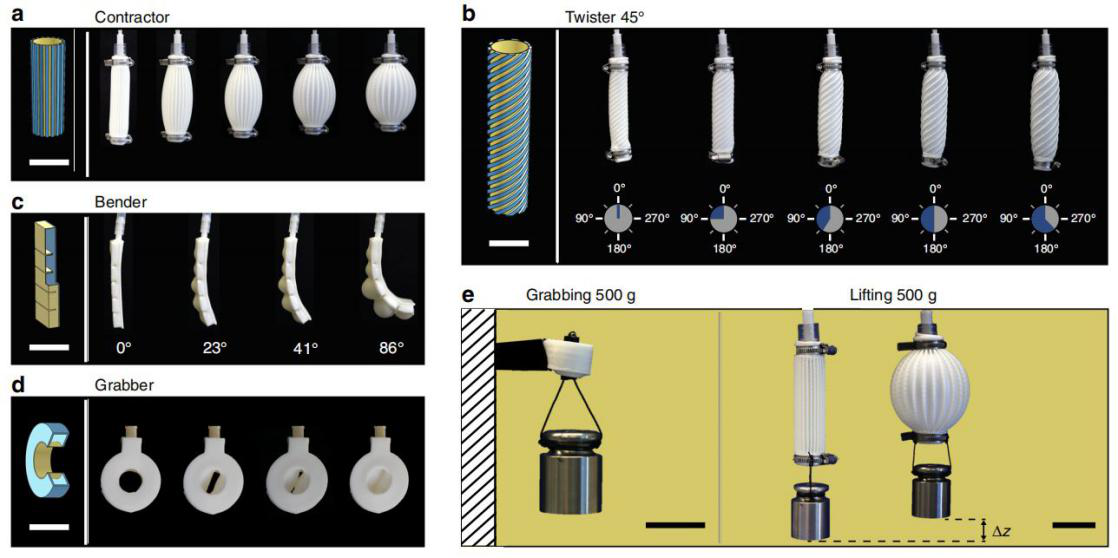

圖2 柔性驅動器實現拉伸、彎曲、扭轉、抓取等動作
隨著柔性機器人的逐漸普及，具有可控變形能力的柔性驅動器的設計將越來越完善、復雜，3D打印工藝將在這一新的領域起到不可替代的作用。
