天線支架是一種具有復雜形狀的薄壁類零件，其主要作用是支撐傳感器。天線支架最初是采用鋁合金材料通過傳統的減材制造方法加工而成。但由于設計之初考慮了傳統加工方法的各種約束，因此，加工出的天線支架普遍偏重

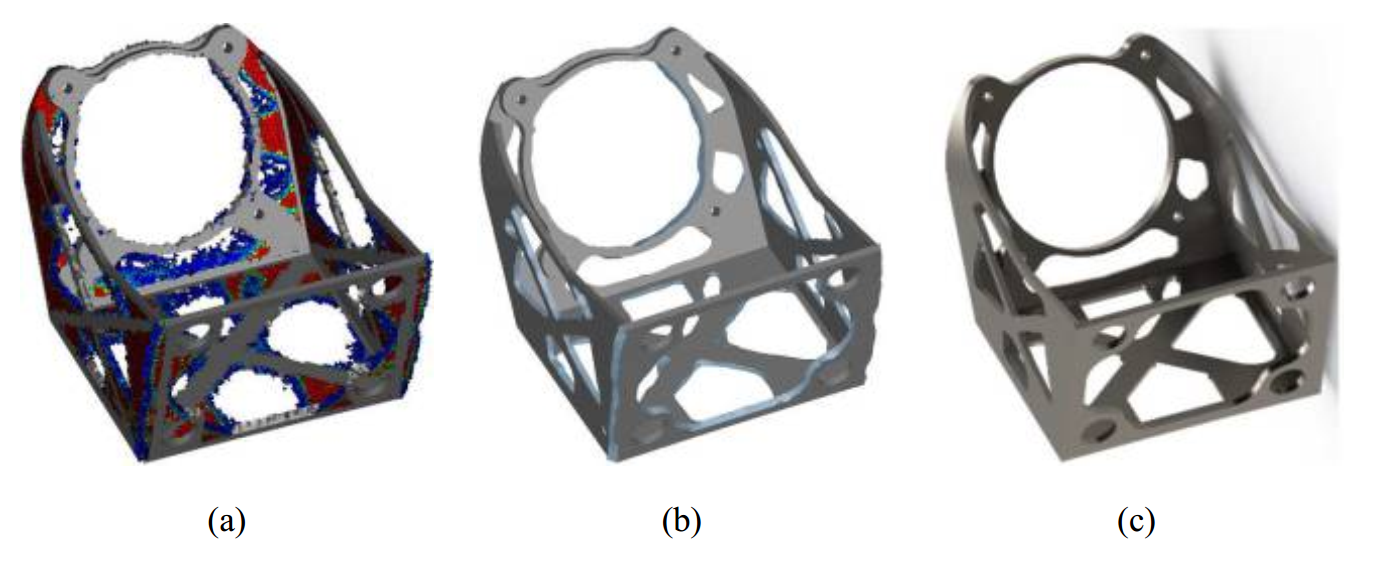

目前，華南理工大學Z Xiao等學者采用有限元仿真技術對現有的天線支架進行結構優化并將天線支架由鋁合金改為具有更高比強度的Ti6Al4V材料，具體優化過程為，首先進行拓?fù)鋬?yōu)化，經過27次迭代獲得重量較輕的天線支架結構，同時仍然維持原天線支架的力學性能不變，拓?fù)鋬?yōu)化結果如圖1(a)所示，然后，對拓?fù)鋬?yōu)化后的天線支架進行表面平滑處理如圖1(b)所示，并在此基礎上進一步對天線支架模型按照優化后的結構進行重設計，最終獲得如圖1(c)所示的結構重設計的天線支架CAD三維模型。

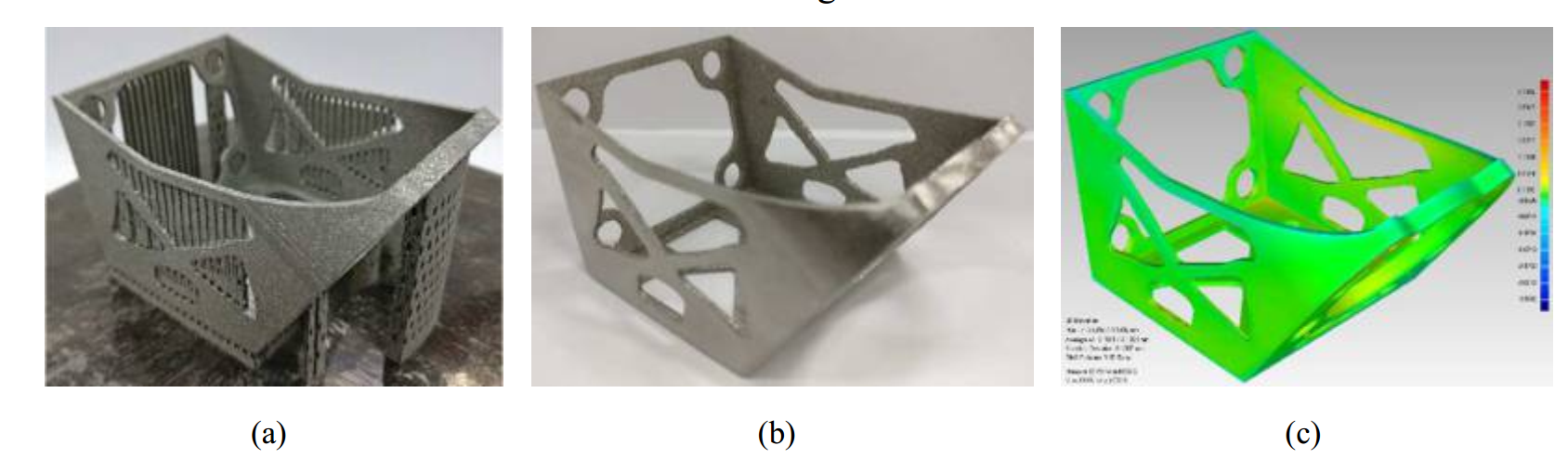

在獲得結構優化后的天線支架CAD三維模型的基礎上，研究人員進一步考慮了在采用激光選取熔化成形技術(SLM)加工該優化后的天線支架時所受到的約束條件，其中主要包括：受限于激光光斑大小所能夠成型的最小壁厚，最小尖角以及最小空洞，考慮到熱應力因素限制下所能成型的最大長寬比和天線支架的最佳擺放位置等。然后應用激光選區熔化成形技術成功加工出該優化后的天線支架，如圖2(a)所示 ，經過去除多余支撐，噴砂、退火等后處理最終得到如圖2(b)所示的天線支架，該天線支架相比傳統的天線支架，重量減輕了30%，基頻增加了50.18%。其中，由圖2(c)可知，SLM加工平均尺寸誤差為-0.1220 mm/+0.1185 mm，最大誤差為-3.1892 mm/+3.0818 mm，滿足了天線支架的尺寸精度要求。

參考文獻：

1. Z Xiao, Y Yang, D Wang, et al. Structural optimization design for antenna bracket manufactured by selective laser melting [J].《Rapid Prototyping Journal》, 2018 .
