供稿人:史鑫，王玲 發(fā)布日期：2018-06-08
支架植入病變血管后，隨著血管重塑和內(nèi)膜生長，在體內(nèi)的受力環(huán)境發(fā)生變化，影響支架降解過程。愛爾蘭國立高威大學(xué)研究人員結(jié)合鎂合金血管支架降解和血管內(nèi)膜重塑，創(chuàng)建合理的有限元評價方法，評估血管重塑過程對支架表面均勻腐蝕和局部點蝕的影響。方法包括支架的降解和血管內(nèi)膜的生長，基于連續(xù)介質(zhì)損傷力學(xué)，通過損傷參數(shù)控制單元的刪除實現(xiàn)降解過程模擬；利用細(xì)胞濃度變化率控制內(nèi)膜的生長過程，細(xì)胞濃度的變化達(dá)到指定閾值會激活內(nèi)膜單元，使其承擔(dān)應(yīng)力應(yīng)變，達(dá)到內(nèi)膜生長的模擬，內(nèi)膜生長過程如圖1-1所示（紅色-血管；灰色-支架、粉色-內(nèi)膜）。

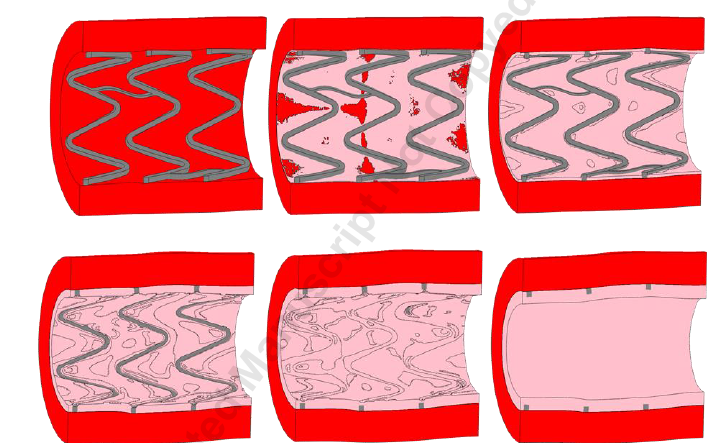

圖1內(nèi)膜生長過程
研究四種血管內(nèi)膜重塑速率（不發(fā)生重塑；重塑瞬時完成；當(dāng)支架質(zhì)量減少33%，重塑完成；當(dāng)支架質(zhì)量減少67%，重塑完成）對均勻腐蝕和點蝕的影響，如圖1-2所示，對于表面均勻腐蝕和點蝕，僅僅考慮其受力狀況，內(nèi)膜生長一定程度上分擔(dān)支架的受力，減緩支架的腐蝕；對于表面均勻腐蝕，四種速率對其影響區(qū)別不大；對于點蝕，重塑速率對支架回彈影響較大，質(zhì)量損失相同，重塑速率加大會減少支架的回彈。

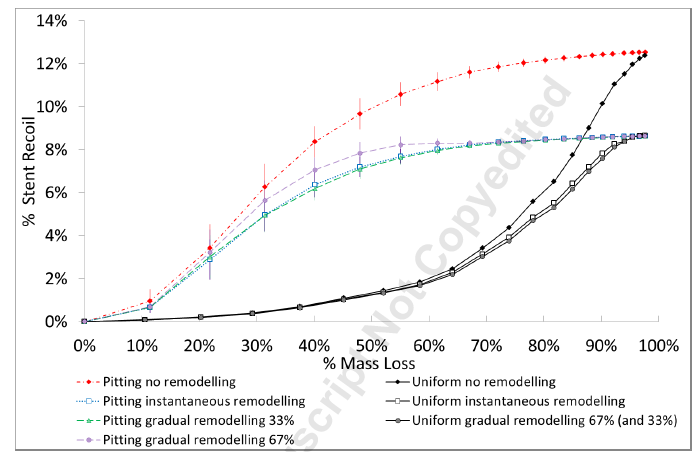

圖2支架回彈-質(zhì)量變化曲線
該文獻(xiàn)提供了降解和生長的動態(tài)研究方法，可應(yīng)用于多孔假體骨長入和材料降解及其動態(tài)相互作用過程分析。
