供稿人:魯中良 趙洪炯 發布日期：2018-06-11
加州伯克利分校和密蘇里科技大學的學者們最近研究出利用直寫成型、熱壓燒結的方法來成型磚塊結構的金屬陶瓷。成型方法如圖1所示，采用Al2O3作為芯部材料，用NiO作為外殼材料，成型之后經過熱壓燒結得到磚混結構的復合陶瓷，最終在H2氛圍下外殼材料NiO還原為Ni金屬，從而得到磚混結構的金屬陶瓷。

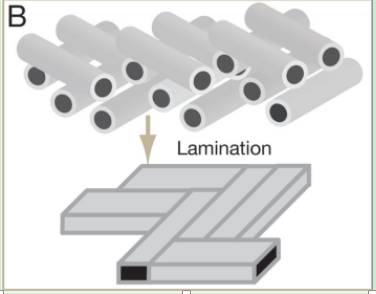

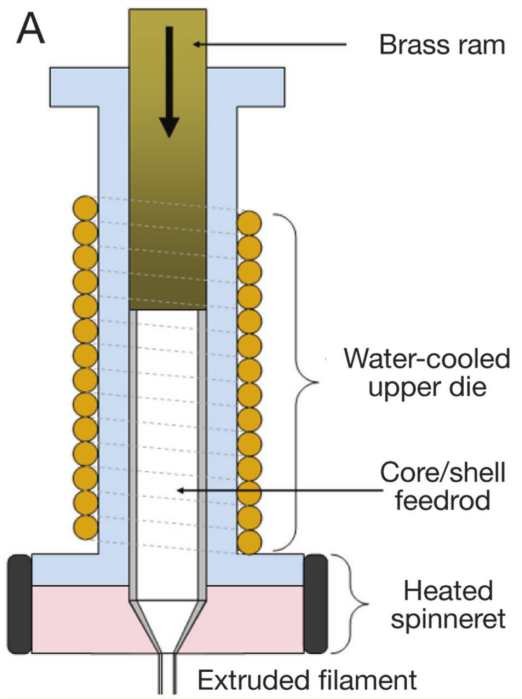

圖1 成型原理示意圖
具體方法是：在熱塑性材料（聚乙烯-丙烯酸乙酯）的玻璃轉化溫度以上，將陶瓷顆粒（Al2O3顆粒，4vol%的ZrO2顆粒）加入其中充分?jǐn)嚢柚频霉滔嗪繛?5vol%的芯部漿料，然后將其注入到直徑為20.4mm圓柱模具中，冷卻之后用作芯部材料；使用同樣的方法加入45μm的NiO制得外殼漿料，注入間隙為1mm的兩個半環形模具中冷卻。將上述兩種冷卻的熱塑性材料組裝到圖1中的料筒中，對料筒進行冷卻以保持核殼的結構，并對噴嘴加熱使之熔化，并通過機械擠壓的方法擠出成型。將所擠出的材料進行脫脂（600℃，2h）去除其中的有機物，并經過熱壓燒結（1400℃，32MPa，1h）得到磚混結構的Al2O3/NiO材料。進而在H2氛圍中保溫10h，使外殼材料NiO還原為Ni，并且在金屬和陶瓷的表面生成Al2NiO4尖晶石。

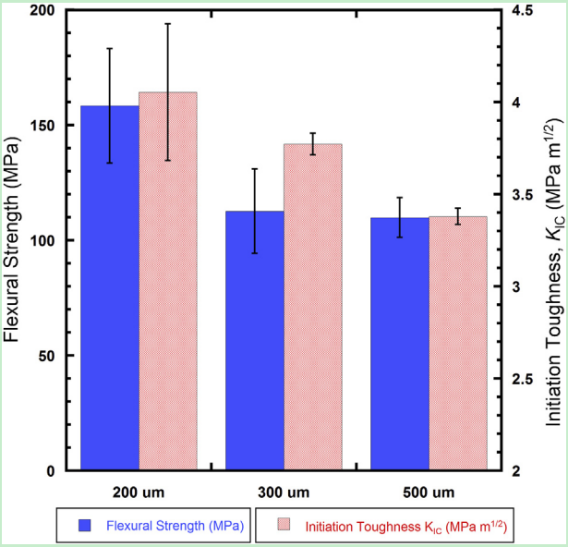

文章對比了磚混結構的大小對磚混結構的性能的影響（如圖2左所示）。從500μm到200μm，噴嘴直徑降低了60%，材料的彎曲強度提高了45%（從110±8MPa到158±24MPa），但低于純氧化鋁的強度（~400MPa）。從500μm到200μm，斷裂韌性提高了20%（從3.4MPam1/2到4.1 MPam1/2）。
對這種具有獨特結構的材料，文章探究對裂紋擴展的影響。從圖2右圖可以看出，裂紋在傳播的過程中，磚混結構的“混凝土”部分可以起到較好的阻礙裂紋擴展的效果。
圖2.磚混結構的大小對性能影響
目前的Al2O3/Ni磚混結構與整體式氧化鋁相比，具有優異的韌性，但彎曲強度低。但是，我們有理由相信這種結構有可能繼續利用金屬“混凝土”獲得更高的韌性和強度，因?yàn)樵谀壳暗牟牧现?，位移很大程度上是沿著陶?金屬界面發生的，僅產生穩定的亞臨界裂縫而不發生災難性斷裂。未來，為了充分利用金屬“混凝土”的剪切/拉伸強度的潛力，需要在“混凝土”內部產生裂紋，這將顯著提高強度并且可能進一步提高韌性。
