供稿人:魏超 李滌塵 發布日期：2018-06-17
鈦合金應用廣泛，但其制造成本較高，采用增材制造方式的鈦合金可以很好地解決這一問題。但很少有人研究各向異性的微觀結構和宏觀的力學性能之間的關系。賓夕法尼亞大學的Beth E.Carroll等人研究了增材制造的鈦合金各向異性的力學性能。
鈦合金試樣分為縱向和橫向，縱向試樣拉伸軸和構建方向垂直，橫向試樣拉伸軸和構建方向平行，而且橫向鈦合金的上部和下部的氧含量也不同，通過對兩種鈦合金進行單軸拉伸實驗，測量結果如圖1和表1所示，可以看出打印的鈦合金力學性能各向異性。

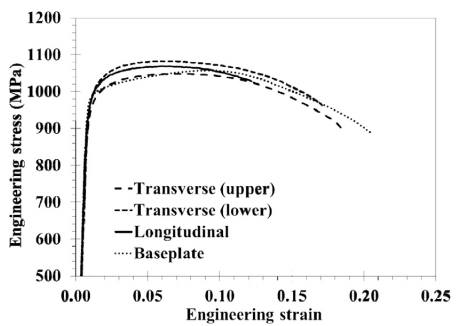

圖1 應力-應變曲線

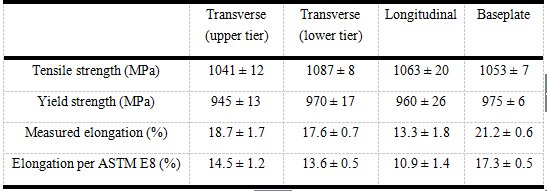

表1 力學性能測量結果
為分析微觀組織和力學性能之間的關系，使用CT和原子力顯微鏡得到試樣的微觀組織圖。圖2反映的是兩個試樣的微觀組織圖，圖a試樣取自十字型組件接近底部的位置（氧含量高），圖b試樣取自十字型組件接近頂部的位置（氧含量低）；圖3為各向異性的微觀結構圖。
圖2（a）微觀組織有薄層魏氏組織和少量的相晶界板條結構變化和稍粗的魏氏組織片層

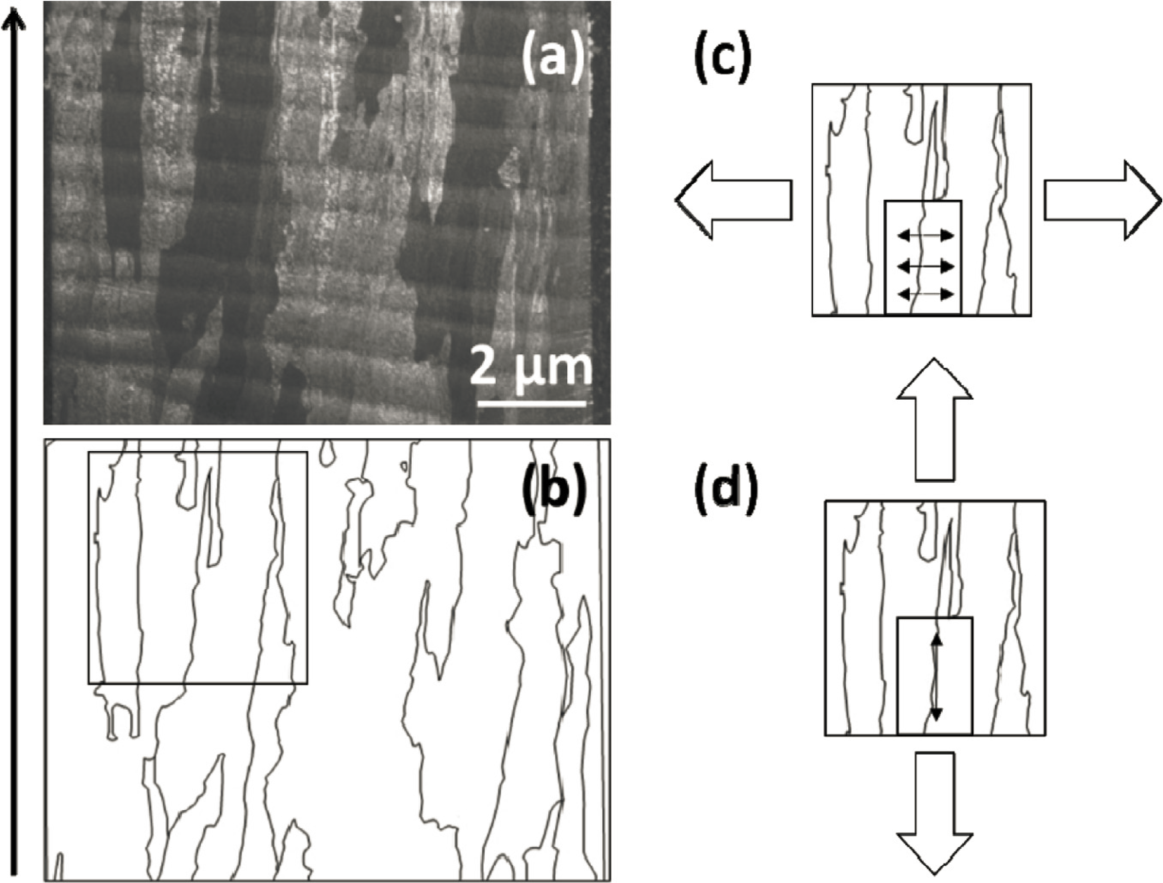

圖3 (a)微觀圖，箭頭指向構建方向先晶界輪廓插圖b的放大圖，當應力沿著縱向方向，也即應力垂直于晶界，相晶界將會發生I型裂紋擴展插圖b的放大圖，當應力沿著橫向方向或構建方向，平行于長的先晶界，相晶界將不會發生I型裂紋擴展
實驗結果表明3D打印鈦合金的力學性能各向異性，且其性能與組件冷卻熱過程及氧含量也有關系。因此在研究3D打印鈦合金時要注意構建方向的不同，以及組件高度及打印過程中的氧含量等因素，本文從材料機理方向?yàn)榇蛴?yōu)良性能的鈦合金提供了參考。
