供稿人:董恩純 王玲 發布日期：2018-07-02
承載區長節段骨缺損的修復是骨外科復雜的手術，目前常植入仿生金屬多孔骨支架以模擬宿主骨生物力學特性和自然結構。目前現有大多數研究側重于多孔晶格的基本力學性能表征，而理想的金屬植入物應該是不同孔隙且力學性能各向異性，如何將多孔單元向所需特定生物力學性能的多孔植入物轉變成為關鍵問題。
圖1 (a)研究的圖文摘要和兩種基本的多孔晶格結構

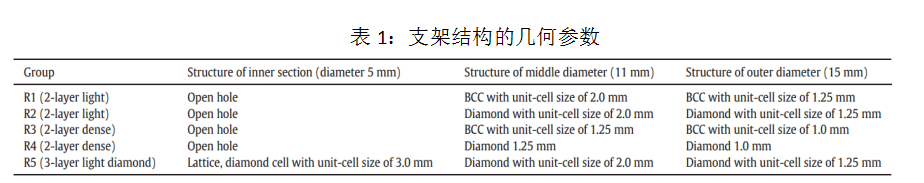

托姆斯克理工大學的研究人員選用體心立方多孔單元和菱形四面體單元（圖1(b)示），分別設計了兩層和三層不同多孔結構的管狀模型（長度35mm×外徑15mm），具體模型參數如表1所示。根據標準ASTM E9采用ARCAM A2 EBM機器制備實驗試樣（圖1(a)所示），對其進行單軸壓縮測試并確定不同骨支架的彈性模量和屈服強度。

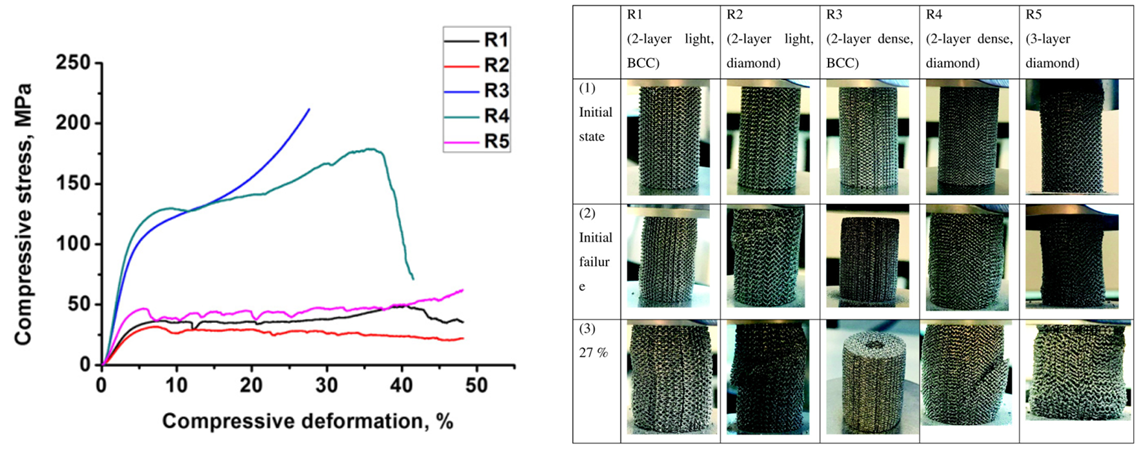

圖2 試樣壓縮測試的應力應變曲線和變形圖
EBM加工均勻多孔Ti6Al4V結構表現出低延展性甚至是脆性，而本研究所有測試樣件的應力應變曲線（圖2所示)）在壓縮應力第一峰值處存在相對光滑的平臺區域，該現象類似于塑性的金屬泡沫。因此，EBM制造多孔結構脆性變形行為可通過分層結構予以改善，從而表現出更好的吸能特性。
通過該研究可得以下結論：（1）多孔Ti6Al4V結構在加權平均梯度孔隙率21-65%下的彈性模量和壓縮強度分別為0.9-3.6GPa和31-212MPa；（2）采用EBM制備了五種不同結構和密度的多孔支架并力學性能測試，探究了密度對力學性能的影響，結果表明晶格單元選擇決定其宏觀結構的失效機制；（3）分層梯度多孔支架設計能影響其變形行為，再結合一些獨特的關鍵優勢將有利于臨床。
研究還存在的不足之處：由于管狀結構內外層多孔晶格不同晶胞尺寸和尺寸參數的差別，造成不同晶格交界面上能顯著地搭接不連續現象，從而影響梯度多孔支架的變形行為，然而文中并未征對該缺陷進行深入討論和分析。同時，后續研究圍繞該結構進行優化，并深入探究其失效機制和應力分布。
