供稿人:顧恒 連芩 發布日期：2018-09-13
將3D技術應用到皮膚組織工程是當下研究的熱點之一。目前，實驗室中的生物3D打印設備由于體積較大，結構復雜，運動空間有限且價格高昂，設備的靈活性和適用性受到制約。
為了提高3D打印設備的適用性，多倫多大學研究人員以面向臨床應用為目標，設計了一款手持式3D打印機（如圖1所示），它可以在損傷部位直接打印生物墨水，實現原位打印。因為采用模塊化設計，具有結構緊湊、體積小巧（質量小于1千克）、操作簡便等優勢。
圖 1 設備原理圖
真實皮膚可分為表皮層、真皮層和皮下組織，為適用不同程度的皮膚損傷，手持式3D打印機噴頭采用分層結構（如圖2所示），不同層之間可以選用透明質酸、膠原、纖維蛋白等多種生物材料，也在材料中加入活細胞。將噴嘴對準損傷部位，依靠導輪在皮膚表面一邊移動一邊打印“生物墨水”，直到完全覆蓋缺損部位。
圖 2 噴頭實物圖（左）和示意圖（右）
噴頭除在豎直方向上具有分層結構，在水平方向上并列排布多個出口（如圖3所示），可以將條紋狀、斑點狀突出物鑲嵌到每一層中。這有利于擴大層間接觸面積和細胞附著、生長、遷移，提升修復效果，減少瘢痕組織的形成。

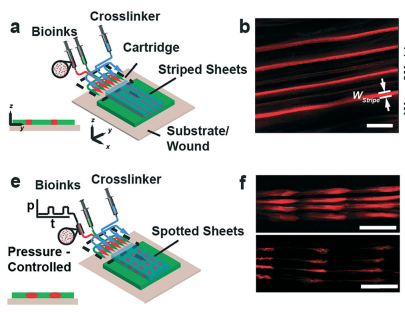

圖 3 條紋模型（左）和斑點模型（右）
目前，動物實驗中，利用該款打印機，研究人員在兩分鐘內可實現最大面積為100cm2,厚度為0.3mm的皮膚損傷修復。他們將繼續優化生物材料和細胞類型，希望早日應用到臨床皮膚損傷治療中。
