供稿人:尚俊凡，田小永 發布日期：2018-09-25
直接墨水書寫（DIW）3D打印技術可用于制備各種材質及性能的材料，其應用領域非常廣泛，包括電機學、結構材料、組織工程以及軟體機器人等等。該技術所使用的墨水類型有很多種，比如導電膠、彈性體以及水凝膠等等。這些墨水都具有流變性能（比如粘彈性、剪切稀化、屈服應力等），有助于3D打印過程的實施。在DIW過程中，粘彈性墨水從3D打印機的噴嘴被擠壓出來，形成纖維，隨著噴嘴移動就可以沉積成特定的圖案。但纖維直徑通常受到噴嘴直徑的限制，且沉積的圖案受到噴嘴移動路徑的限制，這些限制了DIW技術的創新和應用。
麻省理工學院的趙選賀教授等人提出了一種新型的DIW技術，利用粘彈性墨水的形變、不穩定性和斷裂，突破了上述限制。他們采用單一噴嘴，通過改變噴嘴離底板的高度和噴嘴移動的速度可以控制纖維打印的直徑大小和沉積圖案，并且打印出了有梯度的、可以設計膨脹性能的3D結構。
圖1 直接墨水書寫3D打印的典型設置和打印參數 (a)DIW3D打印的典型設置示意圖和相關參數(b)通過改變參數得到的各種模型
如圖a、b所示，粘彈性墨水從噴嘴擠出，噴嘴內徑為D，擠出速度為C，噴嘴移動速度為V，噴嘴離底板高度為H，擠出后的纖維的直徑為αD（α為離膜膨脹系數）。通過改變打印參數，得到了不同參數下對應的各種模型，這表明以纖維分辨率不受噴嘴直徑限制，并且以一種高度可控的方式實現。

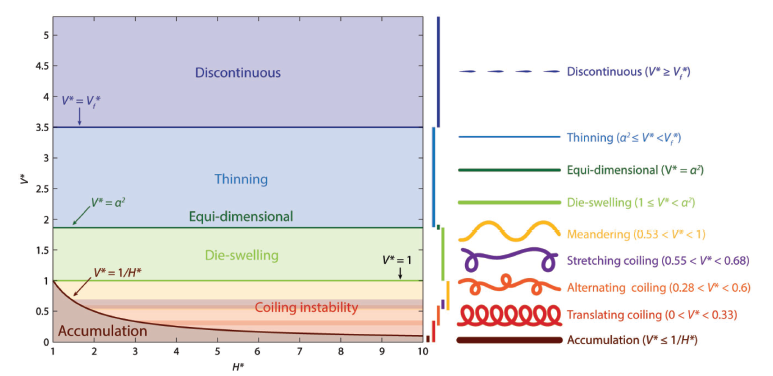

圖2 定量化相圖
根據不同參數對應的不同分辨率和沉積圖案，繪制了定量化的相圖，用于指導粘彈性墨水打印模式的選擇，打印模式由H/αD（H*）和V/C（V*）的大小決定。根據相圖，就可以通過一種高度可預測的方式，選擇粘彈性墨水的打印模式。
圖3 可調的固化響應和梯度結構
(a)鎖定拉伸系數與C/V關系曲線在x軸和y軸方向呈現曲折圖案的網狀結構中，F(xiàn)與拉伸倍數λ的關系曲線僅在y軸方向呈現曲折圖案的網狀結構中，F(xiàn)與拉伸倍數λ的關系曲線單噴嘴打印梯度網狀結構，同一層上纖維直徑不同單噴嘴打印梯度網狀結構，不同層上纖維直徑不同梯度3D打印結構的膨脹示意圖有機溶劑中梯度制動器的不均勻膨脹響應
作者還發現，當纖維沿某一方向的沉積方式呈曲折圖案時，該方向上就具有延遲硬化（應力松弛現象），且圖案越曲折，延遲硬化的效果越明顯，其實驗結果如圖所示、（b）和所示。最后，利用纖維直徑和其膨脹特性之間的特殊關系，本文作者打印出了帶有梯度結構的制動器，如圖、（e）、（f）和所示，該制動器在有機溶劑中具有不均勻膨脹響應。
