仿生結構一直以來都是生物科學領域的研究熱點，而多尺度的分層結構表面作為自然界中很多機械、光學和潤濕性行為的結構基礎，受到廣泛關注。然而由于其層級微結構較為復雜，傳統制造方法會受到限制。
如圖所示，吉林大學的Muhammad Irfan Abid, Lei Wang等人受到自然界葉片及蝴蝶翅膀的表面微結構啟發，通過具有角度復用曝光和掃描的雙光束干涉光刻3D打印平臺，打印了具有級聯分辨率和3D表面輪廓的大面積復雜分層結構。

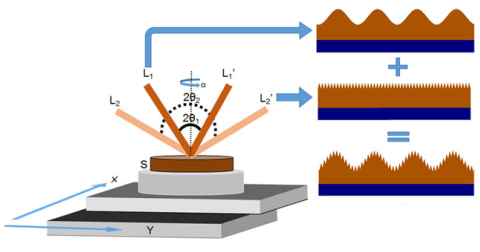

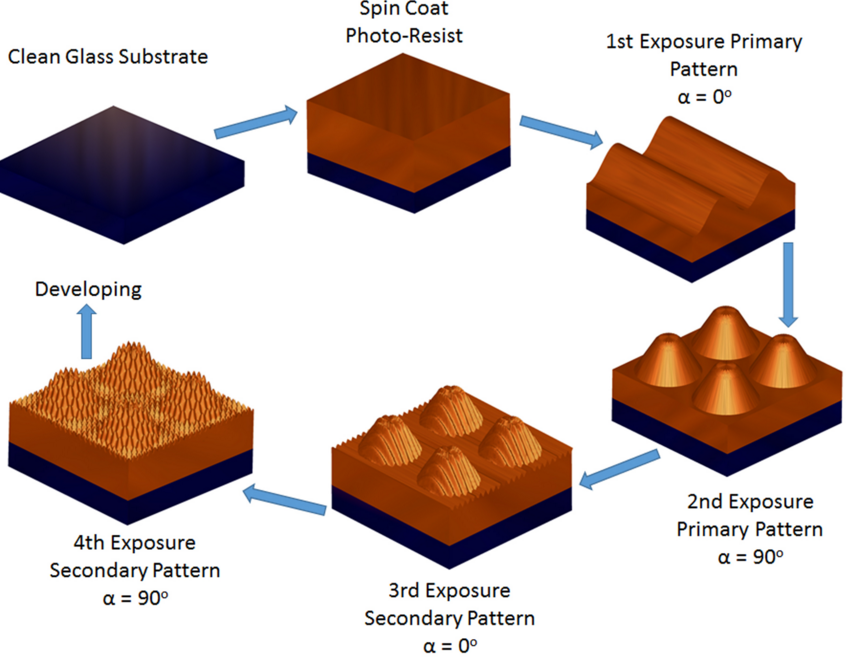

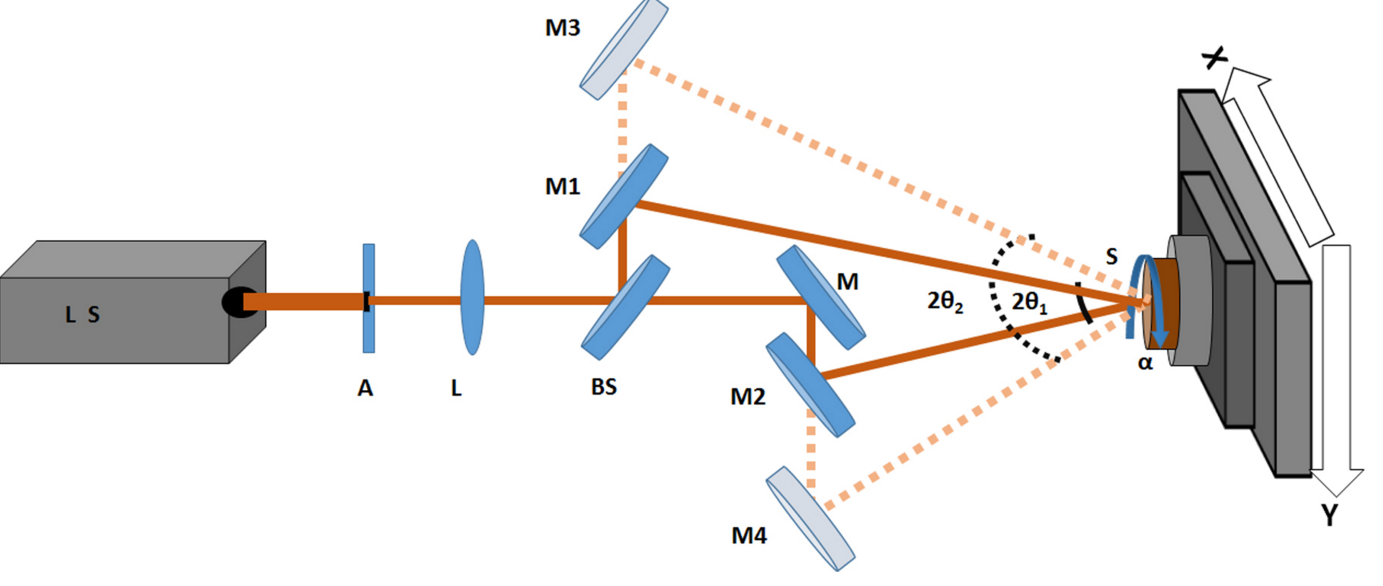

圖1 雙光束干涉光刻平臺及打印工藝示意圖
通過精確地控制曝光劑量，可以得到具有相似縱橫比的三維紋理表面，且橫向尺寸跨越4μm至300 nm，高度尺寸為0.9μm到40nm。如圖為打印所得高度0.9μm，一維尺寸約為2μm的三維層級微結構表面，具有超疏水性，表面接觸角達到154°。

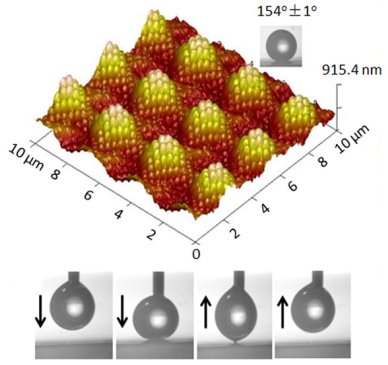

圖2 超疏水三維分層微結構
利用這種打印方法得到仿生Trichoplusia orichalcea蝴蝶翅膀表面分層結構，如圖3所示，打印所得仿生分層結構十分相似。用自然光照射改分層結構，可以發現入射光方向一定時，隨著該結構與軸向取向角的變化，將呈現可見光區從紫色到紅色的變化，即該分層結構可以作為高效線性偏振器使用。

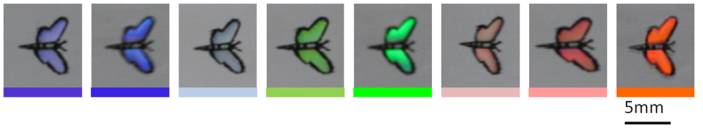

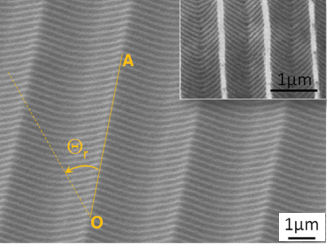

圖3 仿生蝴蝶翅膀表面分層微結構及其對可見光的線偏振
總之，通過這種雙光束干涉光刻3D打印平臺可以制造具有不同尺寸的仿生分層結構。這種仿生分層結構可以模擬自然界的超疏水性、不同顏色的偏振等性質。該仿生表面在微流控、防污、裝飾/全息元件、有色首飾、微納光學、偏振濾光片和表面增強拉曼散射傳感器等領域有潛在的應用前景。
