柔性材料的三維結構能夠在光、熱、溶劑、電場和磁場的刺激下發生轉變，常被用于柔性電子設備、軟體機器人技術和生物醫學領域。
美國麻省理工學院的趙選賀等提出了一種3D打印的柔性結構，在柔性材料中存在可編程鐵磁疇，通過磁驅動可實現復雜三維形狀的快速變換。其主要過程是打印時在噴嘴周圍施加磁場，可控制打印材料中可磁化微粒的磁極方向，實現在復雜的3D打印柔性材料結構中編程排布鐵磁疇，從而實現一種新的轉換模式，例如遠程控制具有負泊松比的機械超材料的拉脹行為。
研究中所使用的3D打印墨水由可磁化的釹鐵硼（NdFeB）微粒和氣相二氧化硅納米粒子組成，嵌入在含硅氧烷催化劑和交聯劑的硅橡膠基質中。在打印過程中，通過在噴嘴周圍放置永久磁鐵或電磁線圈控制擠出細絲中磁性微粒的磁極方向，如圖1a所示，可以打印出具有磁性的復雜的三維結構。在打印完成的結構上施加一定的磁場，將會對結構中的磁性微粒產生力的作用，造成宏觀上結構的變形。例如，在打印是通過變換磁場方向，使擠出直線細絲中磁性微粒的磁極如圖1b所示，在施加一定方向的磁場后，直線細絲將變?yōu)椤癿”型形狀，時間僅需要0.1秒。圖1c為有限元模擬結果，與實驗結果圖1d相似。

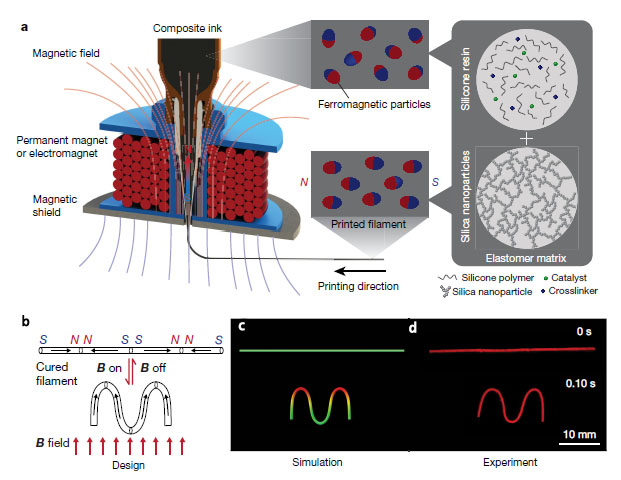

圖1 3D打印柔性材料中鐵磁疇的設計 （a）3D打印過程的原理圖和材料成分；（b）擠出細絲磁性微粒磁極示意圖；（c）有限元模擬施加磁場情況；（d）實驗結果
除了上述的擠出直線細絲結構外，作者還提出了二維平面結構向三維復雜結構的轉換。如圖2a和2d，作者設計了具有相同幾何形狀但鐵磁疇分布不同的二維圓環結構，在垂直于圓環平面方向施加磁場，兩個二維圓環結構將變?yōu)椴煌螤畹娜S結構。在圖2g和2f中，作者設計了比較簡單的三維矩形結構，結構中鐵磁疇的磁極方向由編程確定，通過施加一定方向的磁場，簡單的矩形結構將變?yōu)閺?fù)雜的三維結構。而且，其響應時間僅為0.30秒，遠遠低于形狀記憶聚合物等其他材料。

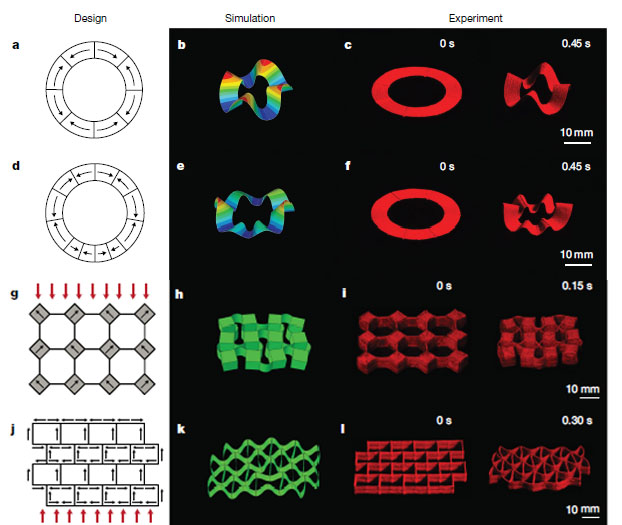

圖2 具有特定排布的鐵磁疇的二維、三維結構在磁場下發生形狀的變換 （a-c）鐵磁疇磁極方向均勻分布的環形結構；（b-f）鐵磁疇磁極方向分布不均勻的環形結構；（g-l）簡單的長方體排布三維結構
上述3D打印方法可拓展至使用不同類型的彈性體、水凝膠基質和磁性顆粒組成的打印墨水。在3D打印柔性材料時編程排布材料中鐵磁疇的磁極方向，打印完成后施加一定的磁場即可實現三維結構的變換，其響應時間也是極短的。通過復雜三維結構形狀的變化實現各種各樣的功能，包括可重構柔性電子技術、可以跳躍的機械超材料以及可以爬行、翻滾、捕捉快速移動物體和運輸藥物的軟體機器人。為柔性電子設備、生物醫學設備和軟體機器人的應用提供了新的可能性。
