供稿人:楊強，魯中良，李滌塵 發布日期：2017-05-01
陶瓷材料擁有許多優異的特性，如高強度、高硬度以及耐腐蝕、耐磨損等，但是同時也具有加工制造困難的問題，尤其是難以制造具有復雜結構的零件。美國休斯實驗室（HRL Laboratories）采用3D打印陶瓷前驅體的方法制造出的陶瓷零件，7不僅具有復雜結構，還能耐受超過1700℃的高溫，未來有望在航空航天和微機電系統領域得以應用。
該技術首先發明了一種由硅、碳、氧組成的陶瓷前驅體聚合物，向陶瓷前驅體聚合物中加入適量的光引發劑制成陶瓷前驅體材料；利用光固化成型技術即可將陶瓷前驅體材料成形為不同尺寸和結構的聚合物陶瓷零件；聚合物陶瓷零件再經過1000℃的高溫?zé)峤饧纯赊D(zhuǎn)化為高強度的致密陶瓷零件。盡管陶瓷前驅體聚合物在熱解為陶瓷零件的過程中存在收縮現象，但是收縮非常均勻，可以預測。

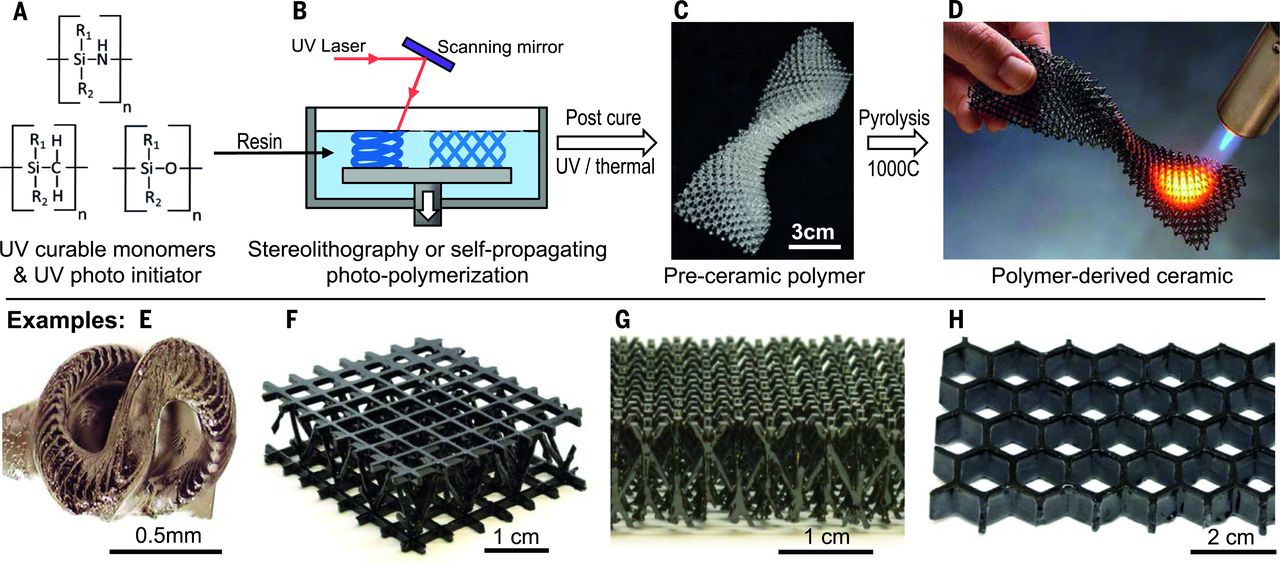

圖1 3D打印前驅體制造陶瓷零件前驅體過程示意圖和制造實例 （A）陶瓷前驅體聚合物；（B）光固化成型；（C）聚合物陶瓷零件；（D）聚合物熱解為陶瓷零件；（E）SLA制造的螺旋結構；（F-G）SPPW制造的Microlattices結構；（H）蜂窩結構
研究人員利用上述方法制造出了幾種典型的具有復雜結構的陶瓷零件，并利用電子顯微鏡對其進行分析，發現此方法制造的陶瓷零件不存在孔隙和裂紋等微觀缺陷。
圖2 Microlattices結構和螺旋結構的掃描電鏡圖（A）SPPW制造的Microlattices結構的光滑表面；（B）斷口形貌；（C）SLA制造的螺旋結構表面臺階；（D）表面臺階高度為50μm；（E）光亮區域的TEM圖表明無孔隙和裂紋；（F）TEM衍射表明非晶結構
通過對陶瓷零件的力學性能測試后發現此方法制造的陶瓷零件在抗壓強度和抗彎強度方面均優于具有相同密度的傳統陶瓷成形方法制造的多孔陶瓷。

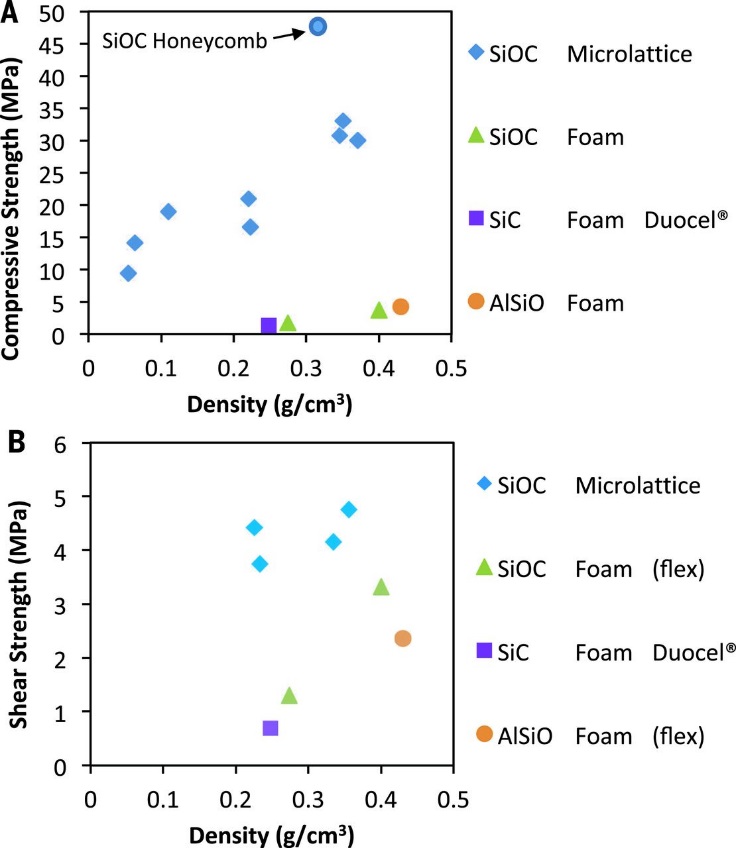

圖3 3D打印前驅體制造的陶瓷零件與泡沫陶瓷強度對比（A）抗壓強度；（B）抗彎強度
借助這種新技術，可以3D打印兩類非常有用的陶瓷零件，一種是尺寸大但重量非常輕的晶格結構（Microlattices），可以用于制作飛機和航天器的耐熱板及其他外部部件；另外一種是尺寸小但結構非常復雜的零件，可以用于制作微機電系統或噴氣式發動機和火箭的組件。
