供稿人:焦天、連芩 發布日期：2018-12-09
噴墨打印可以每秒打印數萬個微小的液滴，可以高效的制造高精度的復雜圖案，有望用于異質性復雜生物組織的制造。由于缺乏打印性能優異、生物相容性高的生物墨水以及高精度的固化成型方法，阻礙了噴墨打印技術的應用。
最近韓國浦項科技大學Yoon等人通過明膠和甲基丙烯酸酐的反應，獲得了甲基丙烯酸化的明膠（GelMA），隨后將GelMA與NaOH皂化反應形成了皂化GelMA材料（sp-GelMA）。如圖1所示，通過皂化反應，GelMA的分子鏈變短（圖1a），粘度降低（圖1b），實現了GelMA材料的噴墨打印（1c、1d）。為進一步改善材料的打印性能和成膠效率，在sp-GelMA中混合了0.7%（w/v）的海藻酸鈉。課題組對比了不同濃度sp-GelMA和0.7% （w/v）的海藻酸鈉混合材料的孔隙率、壓縮模量和細胞相容性。確定了最佳的材料比例為0.7%（w/v）的海藻酸鈉混合4.5%（w/v）的sp-GelMA。

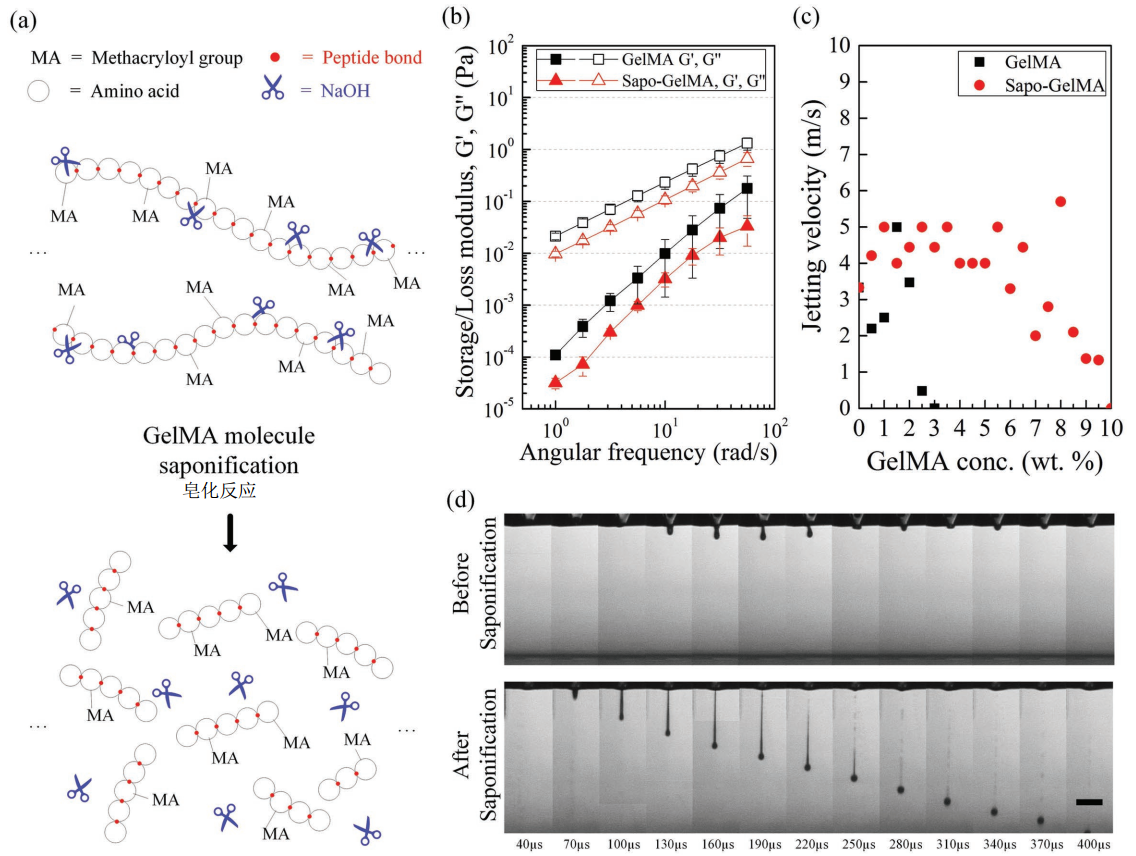

圖1 通過皂化反應改善了GelMA的流變特性與打印性能
課題組使用上述材料與人體真皮成纖維細胞制成了生物墨水，采用噴墨和噴霧混合打印方式制造了含細胞的多層水凝膠結構。如圖2所示，通過逐層打印生物墨水和噴射霧化氯化鈣溶液實現交聯固化，構建多層水凝膠，打印完成后采用紫外照射，進行二次交聯固化，從而構建精度高、力學性能優異的多層水凝膠結構。課題組對打印的多層水凝膠進行了生物學評價，打印后細胞生長良好，并檢測到細胞生長產生的多種分泌物（圖3）。

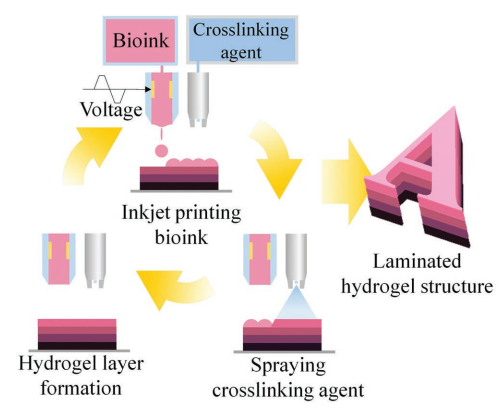

圖2 噴墨/噴霧打印多層水凝膠
圖3 （a）打印8天后細胞活性，（b）細胞分泌物質的染色（綠色：膠原，紅色纖維型肌動蛋白，藍色：細胞核）
課題組開發的生物墨水具有優異的打印性能和細胞相容性，克服了以往噴墨打印墨水的不足。噴墨與噴霧混合打印方式能夠高效率、高精度的制造力學性能優異的多層復雜結構，有望用于異質性復雜組織的制造。
