供稿人:黃勝；李滌塵 供稿單位：機械制造系統(tǒng)工程國家重點實驗室 發(fā)布日期：2018-12-12
哈爾濱工程大學Xiufang Cui團隊在全濕環(huán)境通過優(yōu)化水下激光熔覆工藝制備了具有更好的電化學性能鎳鋁青銅（NAB）涂層。該方法可為在全濕環(huán)境中修復受損部件提供一些理論指導。
隨著海洋工程機械的發(fā)展，水下維修和保養(yǎng)需求變得越來越迫切。水下電弧焊技術廣泛用于海洋設備的維修和維護，然而隨著水深的增加，產生超高的液壓壓力，這使得濕法焊接的起弧與干法焊接所需的壓力腔室的建立變得越來越困難。水下激光修復技術作為一種新型的在線維護技術將對海洋工程的發(fā)展產生積極影響。
全濕環(huán)境下水下激光熔覆工藝原理如圖1所示，在鑄態(tài)NAB基板上依次預置1.5-1.8mm厚的NAB粉末層和0.5-0.8mm厚的半揮發(fā)性保護覆蓋層，其中預置NAB粉末層距離水面10mm，利用激光熔覆系統(tǒng)進行水下激光熔覆。激光熔覆NAB涂層（圖2b與圖2c）都存在更多的β'相與孿晶，但水下激光熔覆NAB涂層中存在一些有序的固溶體，且晶粒更細小，這有利于NAB涂層表面的抗腐蝕性能（圖3）。
全濕環(huán)境水下激光熔覆工藝為海洋工程機械的水下維修和保養(yǎng)提供一種可能方案，但如何在水下預制涂層與保護層還需進一步研究

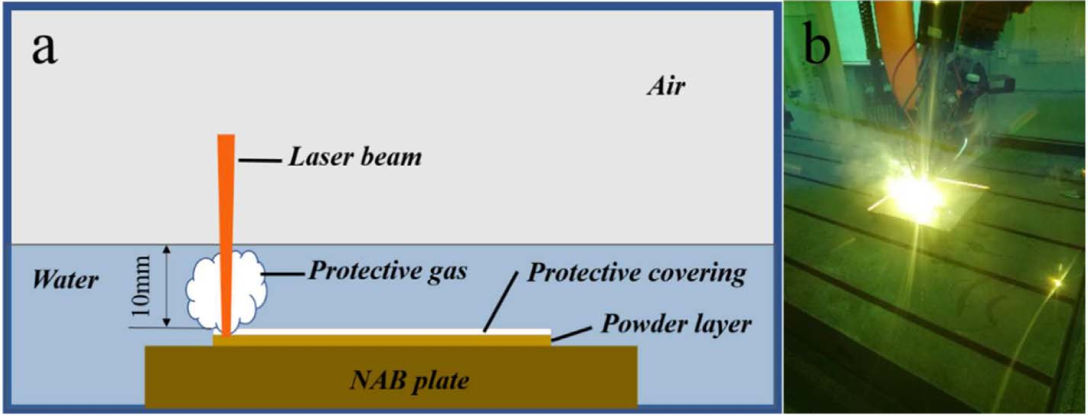

圖1 全濕環(huán)境下水下激光熔覆工藝原理示意圖（a）與制造過程（b）

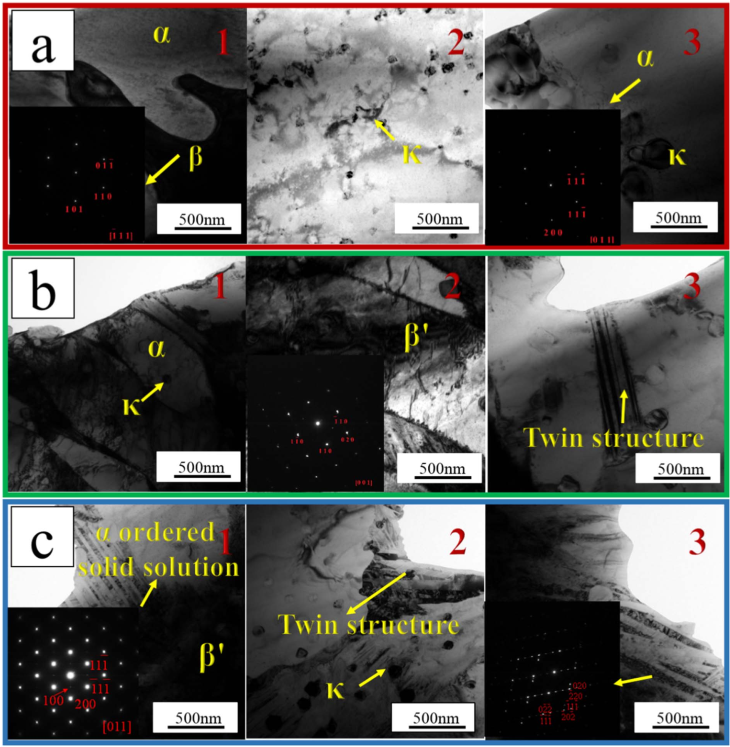

圖2（a）基板，（b）空氣制備中涂層（c）水下制備涂層的TEM圖

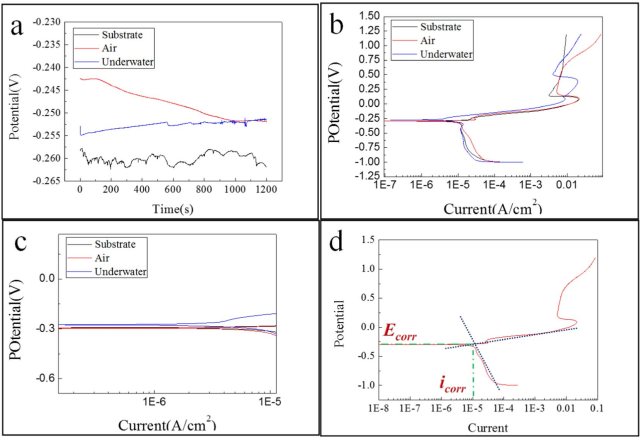

圖3 （a）開路電位，（b）極化曲線，（c）極化曲線放大圖（d）極化曲線的Tafel外推
