供稿人:趙廷澤 連芩 供稿單位：機械制造系統工程國家重點實驗室 發布日期：2019-03-07
變形系統在許多領域都有應用，包括智能紡織品、自主機器人、生物醫學設備、藥物輸送和組織工程。日前，哈佛大學A. Sydney Gladman等人受到植物系統的啟發，打印了復合水凝膠結構，由于水凝膠中添加的纖維素纖維在打印后按照打印規定的路徑排列，導致復合水凝膠溶脹性能產生各向異性，打印結束后將打印結構浸泡在去離子水中，可以觀察到打印結構隨時間推移而變形。圖1為該方法的原理圖。

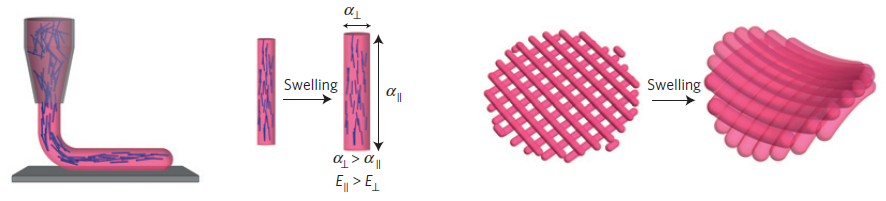

圖1 通過仿生4D打印實現局部各向異性的編程
在打印過程中，當墨水流經噴嘴時，這些墨水中的纖維素纖維由于發生剪切而引起排列，從而導致打印的微絲具有各向異性的剛度，因此，橫向與縱向(沿著微絲長度方向)相比有著不同的溶脹行為。
圖2為仿生4D制造的“花朵”，且“花朵”隨著浸泡在去離子水中的時間推移，其結構形狀也發生了變化。

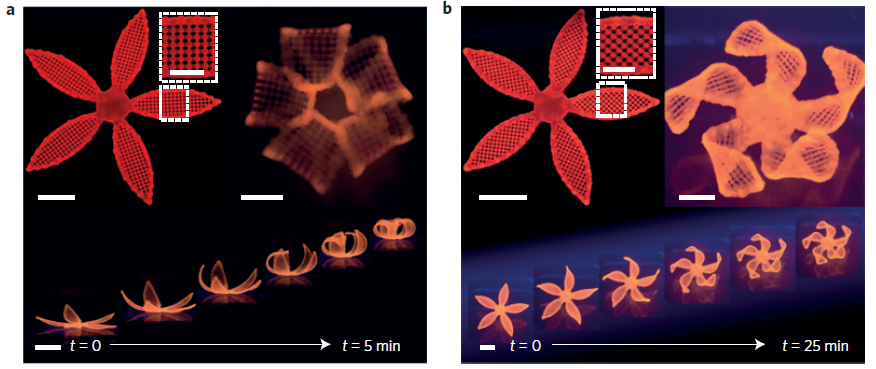

圖2 仿生4D打印制造的復雜花朵形態。以每片花瓣的長軸為方向，填 充方向為0°/90°和填充方向?yàn)椋╞）-45°/45°的雙層花朵，隨 著時間推移，花朵的一系列的溶脹過程。（比例尺5mm）
作者團隊的4D打印方法依賴于在時間和空間上對于材料和幾何形狀的結合，可以通過控制打印參數，如微絲直徑、長度、方向以及微絲之間的間距，創建具有可控各向異性的雙層結構，使之在去離子水中可變形成目標形狀。
