供稿人:吳垠 李滌塵 崔濱 發布日期：2017-05-11
激光熔覆技術因無污染且制備出的涂層與基材呈冶金組合等優點已成為當代材料表面改性的研究熱點，已經在汽車工業、航空航天等多種工業領域得到廣泛使用。航空航天領域可以利用激光熔覆技術修復飛機零件裂紋。一些非穿透性裂紋產生厚壁零件中，裂紋深度無法測量，其他修復技術無法發揮作用，通過激光熔覆技術，根據裂紋情況，多次打磨、探傷將裂紋逐步清除。但激光金屬熔覆過程是一個多物理場耦合的過程，成形過程中溫度變化劇烈，成形過程中會出現新的裂紋、氣泡、層間孔隙、球化等微小材質缺陷，這些缺陷伴隨著交變載荷長期作用會逐漸擴展，有可能引發疲勞斷裂。特別是航空航天領域，一旦發生金屬零件疲勞斷裂事故，將產生災難性后果。
2017年4月《 The International Journal of Advanced Manufacturing Technology》雜志刊登了美國Missouri University機械與航空工程系Haythem Gaja和Frank Liou的《通過聲發射傳感器監控金屬熔覆過程中缺陷》文章，提出了一種通過聲發射傳感器和數據分析法可以無監督的模式識別各種不同類型缺陷。圖1為該方法裝置圖。在基板底面安裝聲發射傳感器，裂紋或者氣泡等缺陷處會產生聲頻發射信號，這種彈性波通過基板傳到聲發射傳感器。

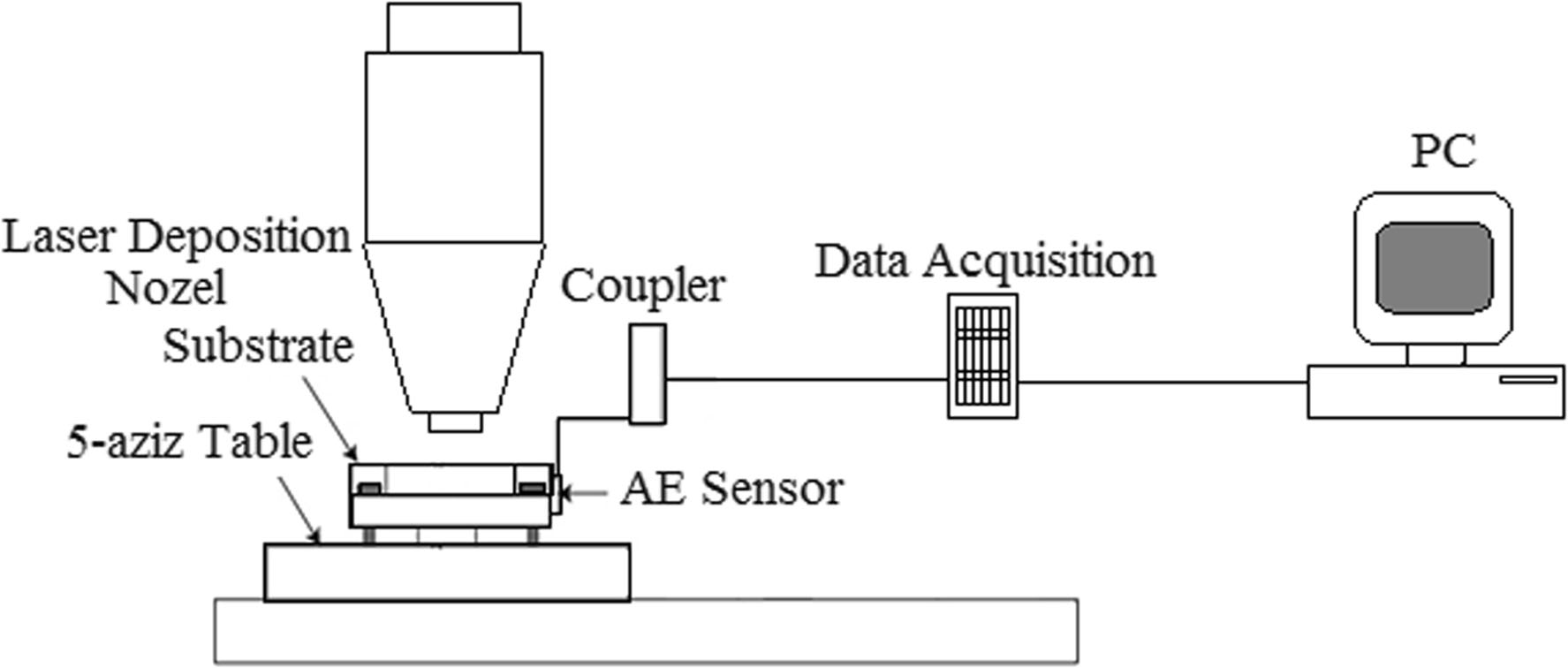

圖1 聲傳感器無監督檢測裝置設備圖
隨著LMD一層層進行，不同的缺陷相應會產生不同類型信號波動曲線。聲發射傳感器記錄了一層層不同信號數據，圖2為EVENTS集合信號收集，這些波動異常信號（箭頭所示）標記為EVENTS集合。

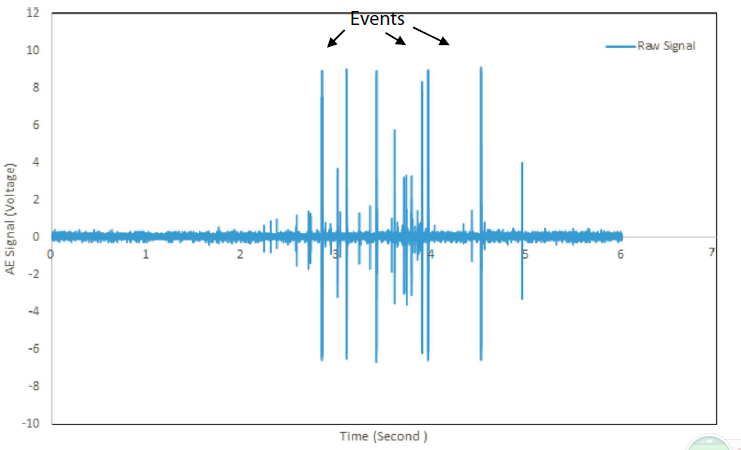

圖2 EVENTS集合信號數據收集
通過對EVENTS信號數據每一層中的上升時間、振幅，持續時間、峰值、個數、能量、頻率等7個特征進行數據歸納分析。通過主分析法和K-means聚類分析法，利用信號曲線圖中的曲線變化特征，可以預測到不同的缺陷，如氣泡缺陷信號曲線圖（圖3）和裂紋缺陷信號曲線圖（圖4）。當缺陷類型被確定，就可以針對不同缺陷進行在線靶向修復。
圖3 氣泡的信號曲線圖
圖4 裂紋的信號曲線圖

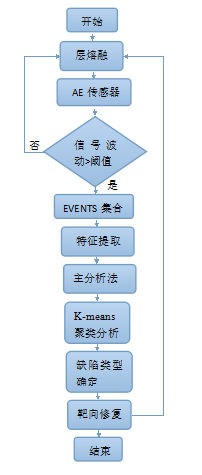

圖5 檢測原理流程圖
