近幾十年來，用于細胞培養、組織工程、軟機器人和離子裝置的水凝膠應用有巨大發展?，F(xiàn)有的水凝膠3D打印技術對水凝膠前驅體以及打印的水凝膠結構的物理和化學性質有相當大的限制。
西安交通大學王鐵軍團隊提出了一種利用電容器邊緣效應對分辨率為100μm的水凝膠液圖案化的新方法(patterning liquids with the capacitor edge effect, PLEEC)，結合圖案和堆疊工藝建立了完整的水凝膠3D打印系統。圖1是該技術的原理示意圖，利用電容邊緣效應時，可以產生具有許多不同性質的水凝膠，通過各種機制對材料進行交聯固化，克服了現有技術的局限性。

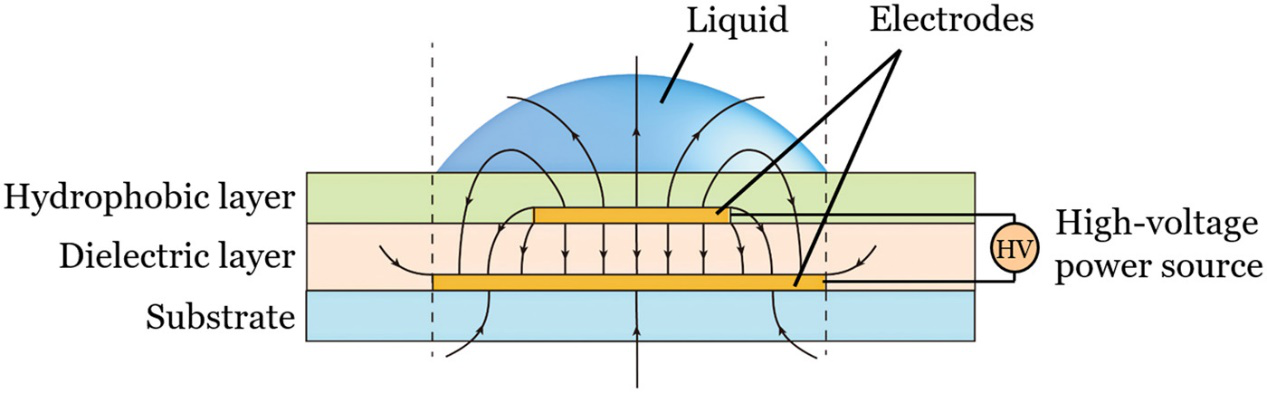

圖1 PLEEC原理：非對稱電容器由介電層隔開
圖2展示了二維水凝膠前體圖案的聚合和逐層堆疊成3D結構的過程，在實驗中，液體圖案化的時間約為10s，聚合時間約為102s，這幾乎與現有的數字光處理光固化3D打印技術（DLP）速度相當，具有較高的成形效率。
圖2 PLEEC的水凝膠打印過程（A、B）圖案化的過程（C）水凝膠聚合過程（D）打印重置過程
研究人員設計了水凝膠3D打印系統，由7個部分組成：機械模塊，PLEEC面板，溶液添加單元，固化平臺，固化單元，電源和控制模塊，如圖3。

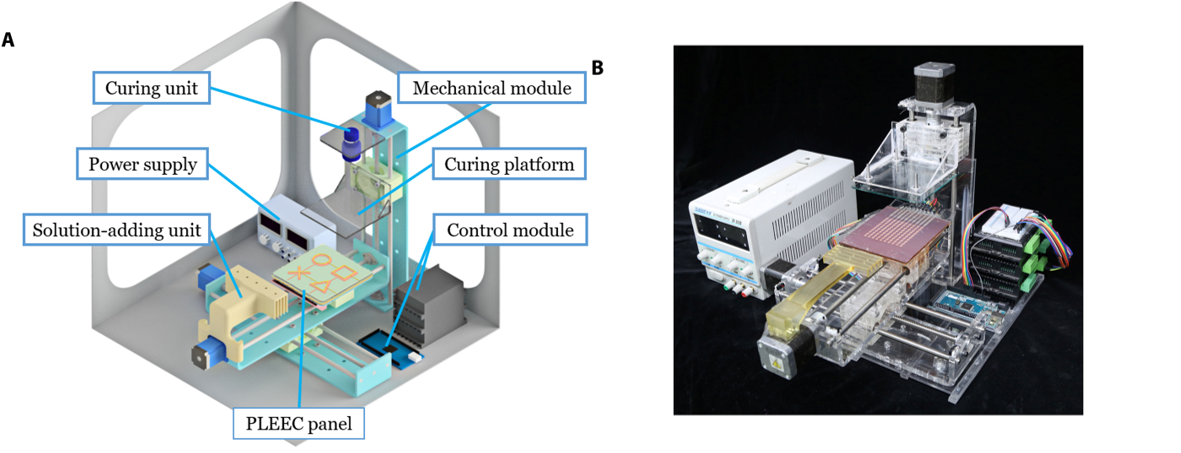

圖3 PLEEC水凝膠3D打印系統（A）系統原理圖（B）打印系統照片
研究人員使用x、y方向上各自的三個線成形像素打印水凝膠結構，將兩個方向上的水凝膠溶液線聚合并交替堆疊以形成支架結構的水凝膠固體，打印出各種類型的結構如圖4。
圖4 圖4 PLEEC系統打印的水凝膠結構（A）腳手架結構（B）（C）可變形手形水凝膠復合材料（D）彈性L(fǎng)ED導電帶（E）軟體LED顯示設備
該技術可以打印具有不同物理或化學性質的各種水凝膠，能夠?qū)⒍喾N水凝膠材料結構化以形成水凝膠復合材料，實現了水凝膠支架、溫度敏感水凝膠復合材料和高完整性離子水凝膠顯示裝置等的3D打印，為使用多材料組分和復雜幾何結構的水凝膠快速成形提供了新手段。
