隨著纖維增強復合材料3D打印技術的發展，現已有較多學者對3D打印中的纖維復合材料結構的力學性能進行研究，例如在建筑工業中的接頭零部件。鑒于復合材料結構建模及制造的相關挑戰，無論是使用實驗方法還是數值方法，復合材料仿真測試所呈現的有限元（FE）模型正逐漸取代某些物理測試，以預測和驗證結構性能。澳大利亞樂卓博大學的Al Abadi H等人采用實驗和理論方法研究了纖維增強復合材料3D打印結構的性能并預測了其彈性參數。

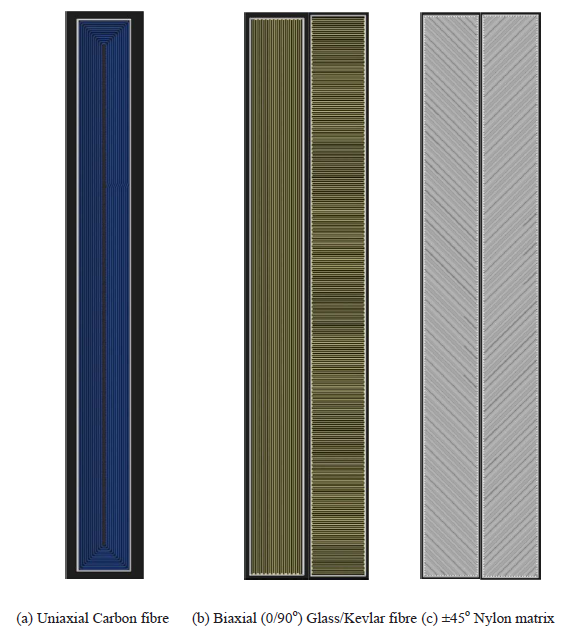

圖1 打印試樣纖維排布示意圖

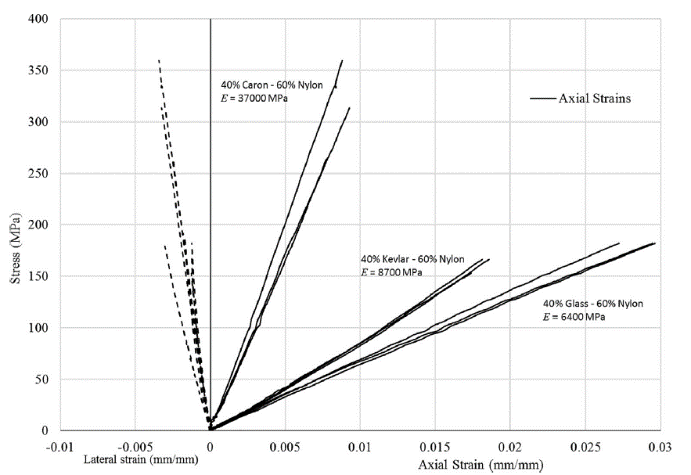

圖2 測試試樣的縱向和橫向應力-應變曲線
在該研究中考慮了三種類型的纖維增強復合材料，即按選定排列方式設計的碳纖維、芳綸纖維及玻璃纖維與尼龍基體符合?；隗w積平均剛度（VAS）方法開發了一種分析模型來預測3D打印試樣的彈性性能，而數值模型使用Abaqus開發，以預測本研究中測試的纖維增強復合材料3D打印試樣的失效模式和損壞。

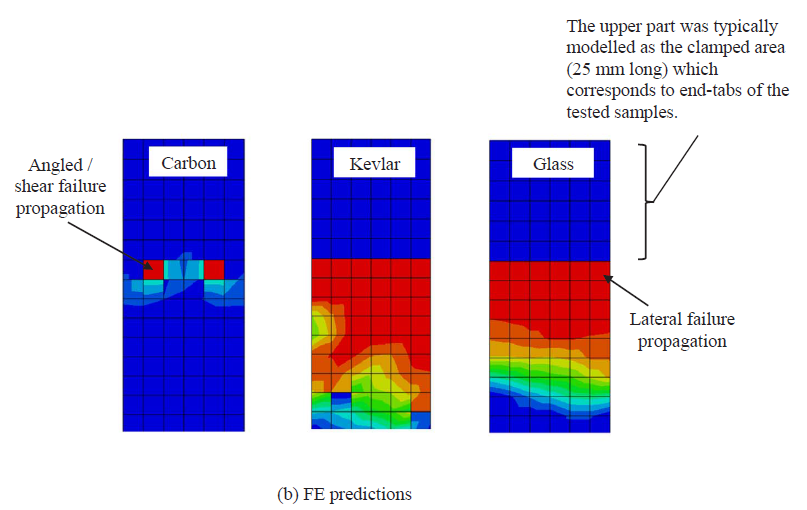

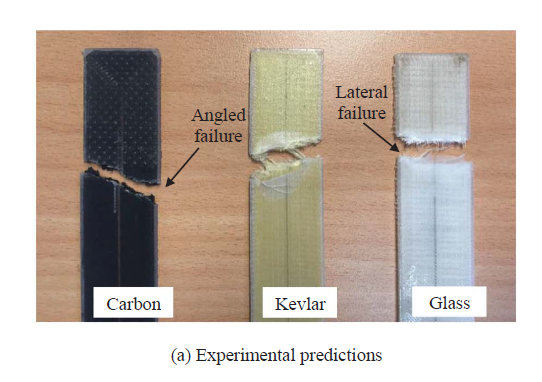

圖3 纖維增強復合材料實驗與仿真失效情況
通過實驗及數值仿真研究發現，纖維增強復合材料中纖維的取向排列對其3D打印復合材料截面的結構性能有顯著影響。同時，通過實驗研究及本文提出的兩種建模方法（VAS方法和有限元分析）評估了在選定的纖維含量和纖維取向排列3D打印試樣的結構性能，發現模型預測結果與實驗數據非常一致。驗證了此仿真建模方法對維增強復合材料3D打印結構的性能預測的有效性。
