供稿人:連偉龍、連芩 供稿單位：機械制造系統工程國家重點實驗室 發布日期：2019-09-13
當前電子設備中大量使用平面印刷電路板（PCB）。但是，如果相同的平面電路可以直接制成三維立體結構電路，將會帶來巨大的好處。由Gilbert T. Carranza等領導的團隊，通過混合直寫3-D打印方法，在三維環境中建模并制造了第一個完全意義上的三維立體電路，即3-D電路[1]。這個真正3-D電路在x，y和z方向上具有相等的自由度。組件可以放置在任何位置并朝向任何角度，可以實現最小化跡線長度、體積和重量?；ミB可以遵循樣條路徑平滑地蜿蜒整個電路，降低寄生阻抗，使帶寬和效率最大化。3-D電路本質上可以形成非常規的形狀原件和性能，而傳統的平面電路則不具備這些優點。
研究團隊首先開發了一個如圖1所示，用于3-D電路的設計和布局工具。這是在開源圖形設計軟件Blender下開發的布局、布線的CAD環境和3D設計工具。
圖1 工具的用戶界面
圖2 （a）閃爍555定時器電路的電路示意圖 （b）顯示組件、互連和切片基板的相應模型
Blender軟件利用表面網格來繪制和操縱3-D對象，并控制Python控制臺和文本編輯器來編寫腳本和附加組件。3D設計工具通過開發導入來自DipTrace的信息，執行零件放置、路線互連，并導出3-D設計組件。圖2為使用該工具設計的一個555定時器的三維電路CAD模型。

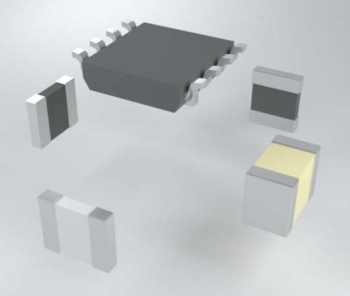

圖3 555定時器電路元件的三維布局
如圖3，是打印出的3D電路的三維布局圖。然后，需要對各個組件進行互聯，使其成為一個完整的一體。當所有的組件布局和互連完成后，形成了如圖4所示的情況。
圖4 電路和部件之間的互連
圖5 3-D電路的打印過程與完成的3-D電路
在制造方案上，利用多材料混合nScrypt 3-D打印機，即采用熔融沉積成型（FDM）和微噴方法制造3-D電路。如圖5（a）所示，其打印過程為：塑料和墨水工具路徑首先作為FDM打印和微噴打印生成，然后分別通過FDM打印塑料，微噴打印金屬。圖5（b）顯示了該團隊利用nScrypt打印機和3-D軟件的功能布局工具，通過自動化流程生產的世界上第一個三維立體電路。這是通過混合3-D打印制造的真正3-D電路的首次演示。這種方法提供了一種制造幾乎任何形狀和因素的電路的能力，為未來的電子設備的發展提供了新的方案和市場。
