供稿人:李堅、魯中良 供稿單位：機械制造系統工程國家重點實驗室 發布日期：2019-10-04
通過3D打印技術制作電池具有獨特的優勢，例如產品小型化、可自主成型和可控制宏微觀結構等。然而，由于金屬鋰的打印比較困難，3D打印金屬鋰電池（LMBs）還沒有研制成功。
美國西北大學的Cao博士團隊首次通過使用纖維素納米纖維（CNF）的3D打印技術制造出高性能的鋰金屬微電池（LMB），該纖維是地球上最豐富的生物聚合物之一，如圖1。CNF水溶液具有天然獨特的剪切稀化特性，是3D打印油墨的理想候選材料。首先，當CNF溶解在水中時，每個纖維素分子上豐富的羥基（每個重復單元6個）在單個纖維之間以及與水分子之間形成強氫鍵。這種強氫鍵造成了高保水率（高達98%），并賦予油墨獨特的粘彈性性能；其次，由于CNF具有極高的負zeta電位（≈60mv），它可以作為表面活性劑幫助分散水溶液中的其他材料。由于這兩個特性，CNF可以用作增粘劑，優化其他材料的印刷性能。并且納米纖維素具有較高的楊氏模量,約為145-150GPa，這有利于在去除作為支架材料的水后保持結構的完整性。
CNF凝膠獨特的剪切稀化特性使得打印LiFePO4電極和穩定的鋰離子嵌入支架成為可能，該團隊還對CNF凝膠的印刷性能進行了研究，如圖2。此外，CNF支架的多孔結構也有助于提高離子的可到達性，降低鋰陽極的局部電流密度，所以由于鋰離子不均勻地嵌入/脫離所造成的的枝晶也會被抑制。該團隊將第一原理密度函數理論與相場模型相結合，進行了多尺度計算，結果表明多孔結構具有更均勻的鋰沉積。因此，使用3D打印鋰陽極和LiFePO4陰極構建的全電池在10C的充放電速率下顯示出80mAhg?1的高容量，即使在3000次循環后，容量保持率仍為85%。

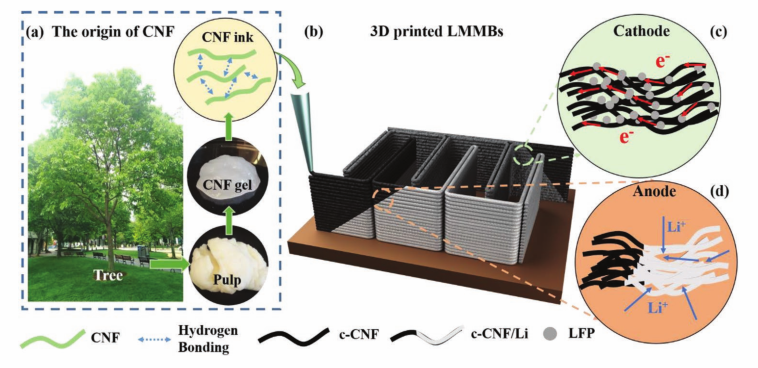

圖1 纖維素納米纖維打印鋰離子支架示意圖

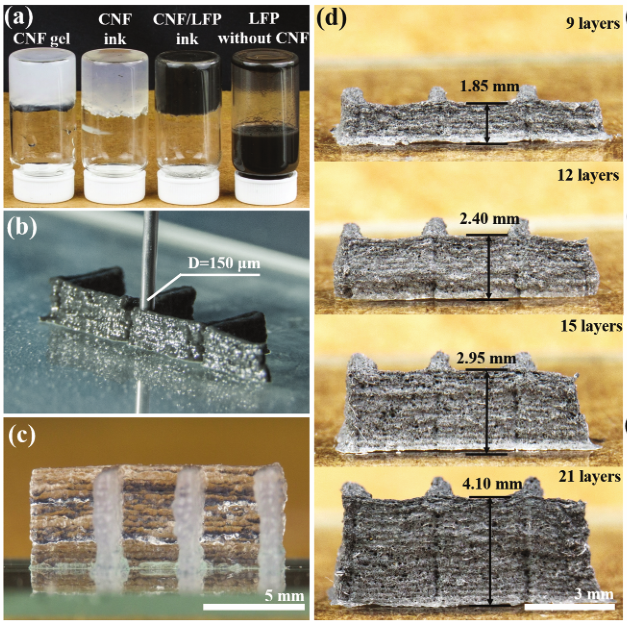

圖2 3D打印纖維素納米纖維框架
