實心金屬假體植入體內后，由于假體模量與周圍宿主骨模量的較大差異容易造成應力屏蔽，長期可能引發假體松動或骨折。為此，許多學者關注并開展了功能化梯度多孔假體設計與增材制造方面的研究，通過多孔結構設計降低實心假體的等效模量以接近骨模量，同時借助骨內生長以提高骨假體界面的結合強度，以滿足假體中遠期的穩定性要求。其中，關于假體內部多孔結構的設計及優化成為解決所有功能需求的關鍵問題。
Saravana等[1]針對非骨水泥型髖關節股骨柄假體，采用有限元?jiǎng)偠葍?yōu)化方法調整不同區域的模量以實現降低應力屏蔽效應的目的，具體優化思路如圖1所示。結果表明：對于不同類型的股骨柄假體，通過模量?jī)?yōu)化能降低7%-11%的應力遮擋，而且在徑向上由假體外表面向內模量變化梯度大，柄芯呈現中空形態。該研究為功能化梯度多孔假體的優化設計提供了良好思路，但文中并未考慮骨假體界面骨生長的誘導因素及穩定性的影響，以及如何將最終優化結果向可用于增材制造的數據模型轉化還需要深入研究。

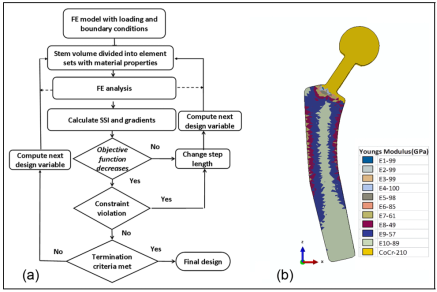

圖1 (a)個性化股骨柄剛度優化流程圖；(b) 股骨柄假體剛度優化時模量分布的截面圖
加拿大McGill大學Arabnejad等[2]設計并3D打印了一種具有可調力學屬性的高強度全多孔股骨柄，并建立了3D打印全多孔假體的系統化方法，如圖2所示，從最初的概念提出、多孔材料多尺度力學、材料微結構修整、到最終增材制造和體外性能評價。結果表明：相比實心假體，優化后的全多孔植入物能降低75%的應力屏蔽，為降低骨吸收和應力屏蔽起到了至關重要的作用，后續將開展動物實驗以檢驗全多孔假體的骨生長情況。
隨著增材制造技術的快速發展和創新，通過多尺度多目標優化算法的不斷開發以完成假體各方面功能設計需求，兩者的完美結合將為生物醫療假體植入物煥發新活力，為飽受相關疾病困苦的患者帶來福音。

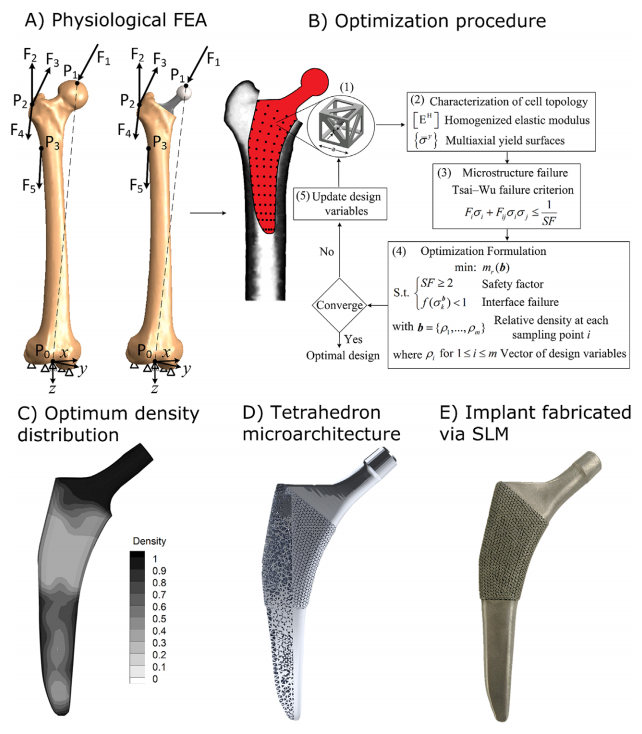

圖2 (A) 植入物與股骨組配后的有限元模型；(B) 骨吸收最小化的多尺度力學與材料屬性優化流程；(C) 整體多孔股骨柄最優的相對密度分布；(D) 根據最優密度分布采用高強度的四面體結構構建多孔微結構；(E) SLM加工制造
