供稿人:蘇艷文，賀健康 供稿單位：機械制造系統工程國家重點實驗室 發布日期：2019-10-19
聚醚醚酮(PEEK)被認為是最有潛力代替金屬材料的骨科植入材料之一。聚醚醚酮具有與皮質骨接近的機械性能，可以減少應力屏蔽?；赑EEK材料的熱塑性，很多學者考慮用材料擠出（FDM）和粉末燒結（SLS）的方法來制備PEEK樣件。但具有生物惰性的聚醚醚酮表面不利于植入物表面的細胞黏附、與周圍組織的骨整合，限制了PEEK骨植入物的應用。
韓國工業技術研究院的研究人員結合FDM和直流磁控濺射方法在3D打印的PEEK植入物表面制備了Ti涂層，以增強聚醚醚酮表面的生物活性。表征了不同PEEK樣品（機加工PEEK、機加工PEEK+鈦涂層、3D打印PEEK、3D打印PEEK+鈦涂層）的表面形貌和表面接觸角。通過體外和體內實驗，證實鈦包覆聚醚醚酮植入體功能化表面在細胞附著、增殖、分化和骨再生等方面的整體增強作用。

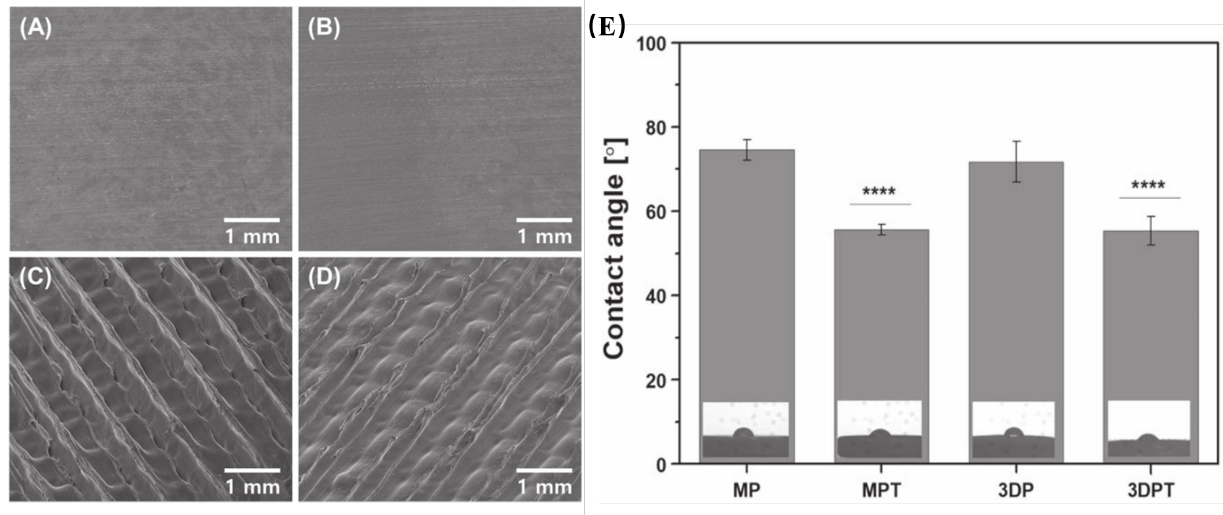

圖1.不同PEEK樣品（MP、MPT、3DP、3DPT）表面形貌和表面接觸角:（A）機加工PEEK樣品的（MP）表面形貌；（B）機加工PEEK+鈦涂層樣品的（MPT）表面形貌；（C）3D打印PEEK樣品的（3DP）表面形貌；（D）3D打印PEEK+鈦涂層樣品的（3DPT）表面形貌；（E）不同PEEK樣品的（MP、MPT、3DP、3DPT）表面接觸角。

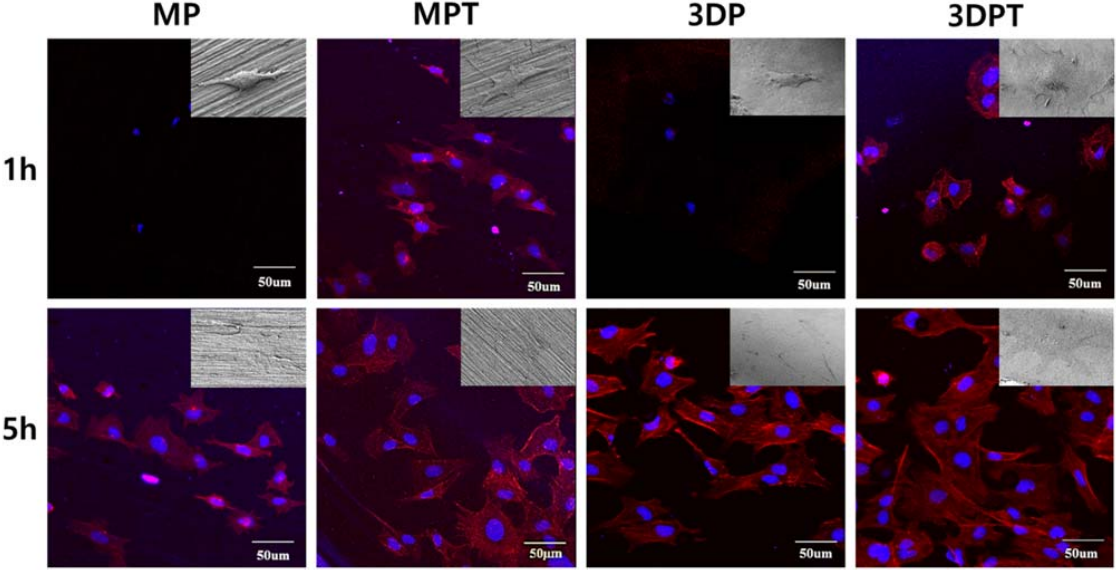

圖2. MC3T3-E1細胞種植在不同PEEK樣品（MP、MPT、3DP、3DPT）表面，培養l和5h后共聚焦激光掃描顯微鏡和SEM獲取的細胞粘附圖像。
圖3.體內動物實驗的實驗設計及動物實驗結果:（A）體內動物實驗的實驗設計；（B）不同動物實驗分組的PEEK螺紋支架；（C）支架植入物新西蘭兔脛骨；（D）手術4、8、12周后不同組新生骨μ-CT三維重建圖像；（E）手術12周后不同支架組織學染色結果。
本研究利用所開發的FDM打印系統，實現了高強度PEEK的3D打印，并對特定患者的PEEK骨植入物實現了表面改性。首次通過體內和體外實驗研究鈦修飾的3D打印PEEK樣品的性能，實驗證明鈦修飾的3D打印PEEK支架增強了細胞增殖、分化和骨再生能力。綜上所述，本文提出的組合方法有望實現具有增強生物功能的個性化PEEK植入體的制造。
