膠原是人體內細胞外基質的主要成分，其具有優異的生物學性能，但受到其強度的限制，使用現有的3D打印方法很難制備具有復雜結構的組織或器官。
近日，來自美國卡內基梅隆大學的研究者們開發出一種自由可逆嵌懸浮水凝膠打印方法(FRESH)，這種方法能從毛細血管到器官尺度精確的制造人體心臟部件。通過該方法能制造20微米精度的可灌流的多尺度血管結構以及三葉瓣膜結構。結果表明所制造的心臟制造能夠準確重現病人的解剖學結構，并且所打印的心室表現出了同步的收縮特性。該研究結果發表在《science》期刊上。

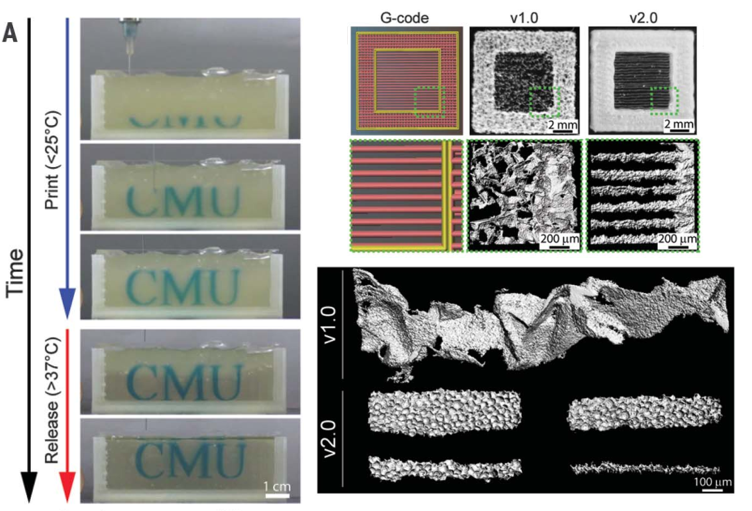

圖1 FRESH打印工藝
圖1表明了該打印工藝的原理。由于膠原強度很低，為了制造出復雜的三維結構，采用了明膠顆粒來支撐膠原結構，研究者們對明膠顆粒的結構進行了優化，發現采用較均一的明膠微球能提高制造精度與結構的質量，膠原纖維最細能達到20um。打印完畢后，加熱到37度，膠原成膠，明膠變?yōu)橐簯B(tài)，最終得到預期的膠原三維結構。

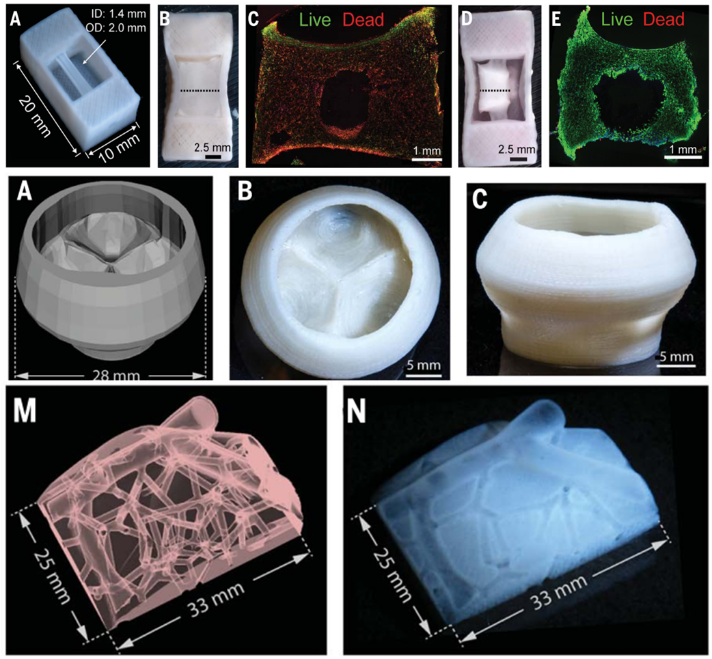

圖2 使用膠原制造的冠狀動脈模型
研究者在成熟的工藝方法基礎上制造了如圖2的各種心臟結構。首先打印了冠狀動脈模型，在動脈填充了含有C2C12細胞的膠原，分別在靜態/動態條件下培養五天后發現，動態培養情況下細胞的存活率明顯高于靜態培養，驗證了所制造的動脈結構的營養運輸功能。此外，研究者還制造了直徑為28毫米的心臟三葉瓣膜結構，通過microCT檢測發現所制造的結構與所設計的結構保持了高度一致，將該瓣膜進行灌流實驗，結果表明其回流小于15%，開口面積達到19.5%，其抗壓能達到40mmHg，性能優異。為了實現心臟結構的制造，研究者們通過MRI數據，制造了具有解剖學結構的部分心臟結構，其中含有可灌流的多尺度血管網絡，能與人體的真實解剖結構高度對應。

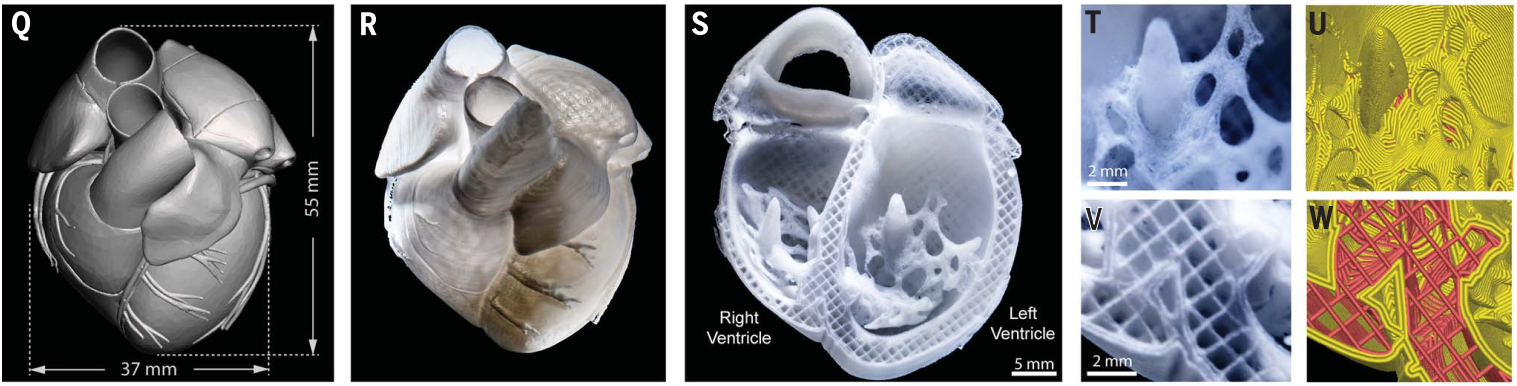

圖3 基于MRI數據制造的新生兒心臟
通過對完整心臟進行MRI掃描得到三維數據，并對整個打印過程的路徑、填充方式進行優化后，研究者最終成功制造了大小為55mmX37mm的完整新生兒心臟。
該研究提出了一種開創性的膠原打印方法，該方法可靠性高、打印精度高，能實現復雜的三維結構制造。雖然要制造出具有功能的完整器官還有很長的路要走，但該研究成功提出了一種能完全模擬心臟結構、強度以及生物性能的制造方法，為生物3D打印領域做出了重要貢獻。
