3D打印個性化手術截骨導板輔助完成全膝關節置換術（Total Knee Arthroplasty, TKA）較傳統手術方案可精確確定截骨量及假體安裝位置，實現定量、定位、精準截骨，利用個性化截骨導板可避免開髓操作，減少手術出血量及手術時間，可提高手術安全性和術后有效性。其主要流程如圖1所示：
（a）醫學圖像三維重構
（b）術前規劃及截骨導板的個性化設計
（c）3D打印截骨導板
（d）臨床應用
圖1 個性化截骨導板輔助全膝關節置換術
2013年，Materialise公司在歐洲App Store上發布一款用于關節置換術的應用軟件SurgiCase Connect。利用此款軟件，外科醫生可上傳病人的醫學圖像數據，Materialse臨床工程師據此重構出三維模型，然后進行術前規劃、模擬截骨及假體植入、設計個性化手術截骨導板，最后利用3D打印技術截骨導板輔助醫生完成關節置換手術。2012年此軟件獲得美國食品藥品監督管理局（U.S. Food And Drug Administration, FDA）認證。

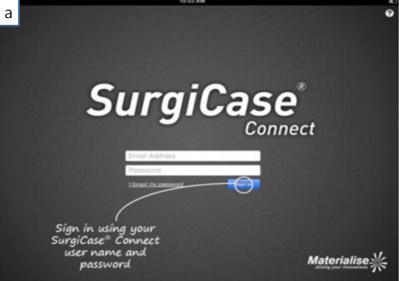

（a）用戶登錄
（b）各類關節置換病例
（c）手術方案設計
（d）方案確認
圖2 Surgicase Connect軟件輔助完成關節置換手術方案
Zimmer公司在APP Store上發布的Biomet Orthosize Templating是一款多平臺在線手術規劃軟件。該軟件可用于多種人工關節置換的術前手術方案設計，輔助醫生確定截骨位置、精確計算截骨量、確定假體型號及安裝位置，提高手術方案的精準度。同時臨床技術人員可根據術前規劃確定的手術方案設計個性化截骨導板，利用3D打印技術進行截骨導板的快速制造，并應用于臨床，輔助醫生完成關節置換手術，此軟件于2012年獲得FDA認證。
（a）髖關節置換手術方案設計
（b）膝關節置換手術方案設計
圖3 Biomet Orthosize Templating軟件制定術前手術規劃方案
移動醫療應用軟件輔助完成關節置換手術可提高醫生辦公方式的靈活性，同時直觀的三維手術規劃方案和3D打印個性化手術截骨導板改善了醫患交流方式，醫生可從視覺和觸覺上為患者及其家屬講解病情及治療方案，緩和醫患矛盾。
