供稿人:張曉宇 李滌塵 供稿單位：機械制造系統工程國家重點實驗室 發布日期：2019-12-03
目前在市場上以及各科研單位見到的3D打印機（例如熔融沉積成形打印機，材料噴射成形打印機等）多為單噴嘴結構，也就是同時只能打印一種材料，如果想實現多材料的打印，就必須在打印過程中停機更換材料并調整工藝參數，大大降低了打印效率。后來雙噴嘴3D打印機出現，可以實現兩種材料的同時打印，但多數情況下一個噴嘴打印主體結構，另一個噴嘴打印支撐。這并沒有實現變革性的突破。
哈佛大學工程與應用科學學院Mark A. Skylar-Scott等人研發出了一種多材料多噴嘴3D打印技術，該技術的關鍵在于多材料打印噴頭內的流道結構設計以及不同材料之間的精準快速切換。其設計的巧妙之處在于通過立體式的三維流道結構設計將多個材料入口和材料出口集成到單個噴頭上，并使用高速電磁閥精準的控制每個流道內的壓力使不同材料在噴頭出口處可以連續切換打印，從而實現單個噴嘴對材料的體素級控制。這些3D打印頭本身也是使用3D打印制造的，從而使其能夠快速定制，并便于制造界的其他用戶采用。每個噴嘴每秒可以切換材料的速度高達50次。并且這種噴頭結構最多可以支持8種材料同步打印，可并行排列多達128個噴嘴，極大提高了3D打印的工作效率以及柔性。

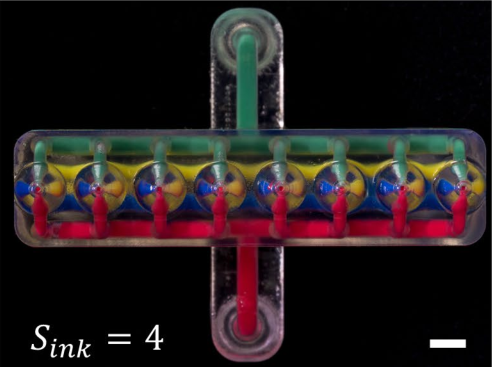

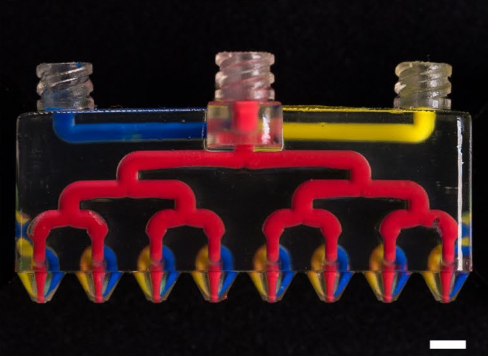

圖1. 四種材料八噴嘴的噴頭結構
多材料多噴嘴3D打印快速切換油墨的關鍵是打印頭內的一系列Y形連接，多個油墨通道在一個輸出噴嘴處匯合在一起。噴嘴的形狀、打印壓力和油墨粘度都經過精確計算和調整，因此，當將壓力施加到連接點的“臂”之一時，向下流過該臂的油墨不會導致靜態油墨進入另一臂向后流動，這可以防止油墨混合并保持打印對象的質量。通過使用一組快速氣動閥操作打印頭，這種單向流動特性可以快速組裝從每個噴嘴連續流出的多種材料的細絲，并可以構造多種材料的零件。還可以調整油墨通道的長度，以考慮具有不同粘度和屈服應力的材料，從而比其他油墨更快或更慢地流動。
為了證明該技術的可行性，研究人員打印了可折疊結構以及軟體機器人，如圖2所示。其中機器人能夠以每秒近半英寸的速度移動，同時承載的重量是其自身重量的八倍，并且可以與其他機器人連接以承載更重的負載。

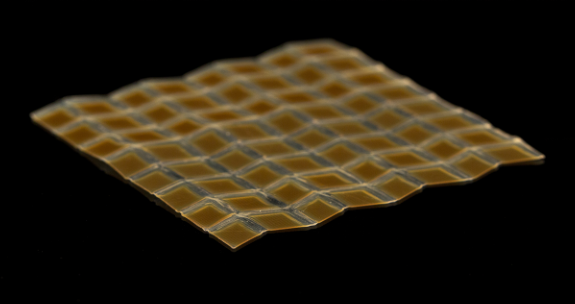

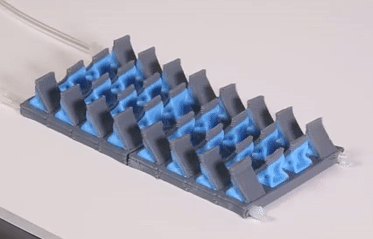

圖2. 打印出的折疊結構和軟體機器人
值得注意的是，當前多材料多噴嘴3D打印頭只能打印周期性（即重復）的零件，但這種多噴嘴的結構相比之前的諸如FDM打印機等是變革性的進步。如果使用較小的噴嘴將會實現在更高的分辨率，甚至更大的陣列下快速的單步3D打印。這將極大提高3D打印的工作效率和柔度。
