供稿人:侯章浩，田小永 發布日期：2017-05-25
復合材料輕質結構因其具有高比強度、高比模量、可設計強及多功能融合（如吸波和隔熱）等優點，自20 世紀40 年代問世以來被深入研究，并被廣泛應用于航空航天、汽車、船舶和風力發電等領域。復合材料輕質結構是一種先進的復合材料設計理念，它充分利用材料特征和結構優勢，實現整個制件的性能最佳。
3D打印具有成本低、材料利用率高、工藝簡單等優點，可成形任意復雜形狀。隨著復合材料3D打印工藝的出現，使得復雜結構復合材料制件的一體化快速制造成為可能。美國哈佛大學開發了適用于3D打印的碳化硅晶須和短切碳纖維增強環氧樹脂“墨水”[1]，利用擠出3D打印工藝制作復合材料輕質結構（如圖1），然后將打印的制件進行加熱固化。該團隊還研究了噴嘴直徑和纖維長徑比對打印纖維方向的影響，通過對噴嘴結構和纖維尺寸的控制，實現纖維方向的可控排布，并對制備的三角蜂窩結構進行了性能分析，隨著相對密度從18%增加到38%，抗壓強度從3 MP提高到18 MPa。
圖1 擠出3D打印工藝制作纖維增強復合材料輕質結構
德國卡爾斯魯厄理工學院利用立體光固化3D打印工藝（SL）制造微觀尺度的樹脂輕質結構[2]，然后利用原子層沉積工藝（ALD）在已成型的輕質結構表面鍍氧化鋁（Al2O3），制備出微觀復合材料輕質結構（如圖2），在密度為810 Kg/m3時，抗壓強度達到280 MPa。
圖2 微觀復合材料輕質結構
與此同時，前沿的3D打印工藝和結構性能研究可以為高性能復合材料輕質結構研究提供借鑒。哈爾濱工業大學李惠教授團隊利用分子氧石墨烯與水的混合物作為“墨水”，采用“依需滴落”3D打印方式制造出超輕的石墨烯氣凝膠支架[3]，如圖3所示。美國勞倫斯利弗莫爾國家實驗室研究出一種超機械性能的微觀結構[4]，如圖4所示，并利用3D打印工藝和ALD工藝制備出該類結構，實驗結果表明該類結構具有優異的超輕質超剛度性能。
圖3 石墨烯3D打印制備輕質支架

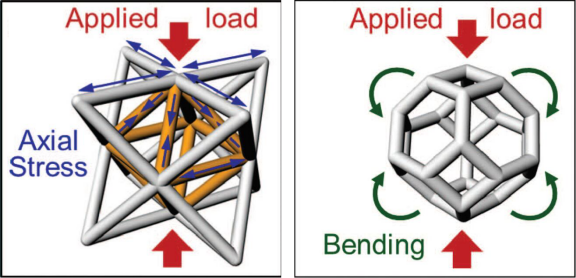

圖4 超機械性能輕質結構
