供稿人:曹桂平、連芩、劉非 發布日期：2017-05-27
肝臟外科手術是治療肝臟疾病的有效方法。2006年，黃志強和董家鴻提出了“精準肝切除（Precise Liver Resection, PLR）”的精準肝臟外科理念，旨在“追求徹底清除目標病灶的同時，確保剩余肝臟解剖結構完整和功能性體積最大化，并最大限度控制手術出血和全身性創傷侵襲，最終使手術患者獲得最佳康復效果”。
近年來，隨著醫學影像和計算機技術的發展，3D打印技術對“精準肝臟外科”的實現發揮著越來越重要的作用。對患者的CT或MRI圖像進行影像處理，在醫學圖像處理軟件中重建出與病人真實肝臟一致的肝臟仿真模型,通過3D打印技術可獲得個性化的肝臟、血管、腫瘤實體模型(圖1)。

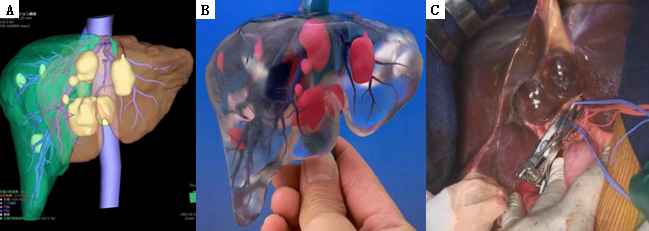

圖1 A.肝臟仿真模型 B.3D打印肝臟實體模型 C.肝臟手術中的表面轉移性腫瘤
與二維醫學圖像相比，3D打印肝臟模型更加便于手術醫生理解肝臟內部病變形狀、病灶位置、肝臟體積大小以及肝臟腫瘤和肝內脈管的空間位置，為醫生界定肝的預切除面提供有效依據。除此之外，患者和家屬借助3D打印模型能夠更加直觀認識病情，了解手術風險和手術必要性，便于醫生確定最佳的手術方案。
在手術中，將3D打印模型置于最佳解剖位置，并與實時手術情況進行對比，可為醫生提供直觀的實時導航，精確引導重要脈管的分離和腫瘤病灶的切除，從而實現“精準肝切除”手術，有效降低手術風險。
2013年，Zein等采用半透明肝臟3D打印模型用于活體肝移植中（LDLT）（圖2）。結果表明3D打印肝臟模型有助于關鍵部位的解剖定位、肝斷面的脈管處理，縮短手術時間，減少術后并發癥。

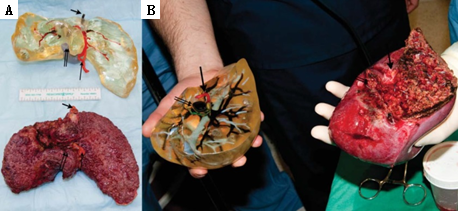

圖2 A.術前3D打印的肝移植和實際接收的肝移植，短箭頭指向肝靜脈，長箭頭指向肝動脈，雙箭頭指向門靜脈 B.術前3D打印的肝葉和實際捐贈的肝葉，單箭頭指向肝動脈，雙箭頭指向門靜脈
2015年,Ryota Souzaki等利用3D打印肝臟模型輔助實施了一例兒童的肝母細胞瘤手術（圖3），這是第一例關于3D打印模型作為工具輔助小兒惡性腫瘤手術規劃的報告。

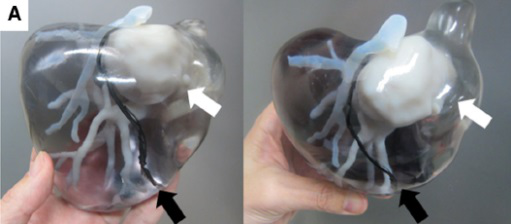

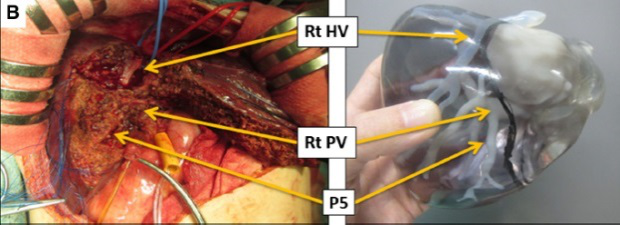

圖3 A.3D打印肝臟模型, 黑色箭頭指向的黑色線表示手術切除線,白色箭頭指向腫瘤 B.肝臟結構(血管、腫瘤)位置關系，模型與病人肝臟完全匹配，HV肝靜脈，PV肝門靜脈
傳統3D打印肝臟模型(圖1B、圖3A)對透明材料有特殊要求，模型成本達2000美元，較為昂貴。此外，透明材料的光線折射扭曲現象會導致肝內管道難以辨識。2015年，日本筑波大學Yukio Oshiro等已研發出價格低廉、內部結構清晰可見的肝臟立體模型，整個模型成本低至600美元。模型內部結構懸空，重要血管、腫瘤一目了然，肝臟表面覆蓋有肝臟外形輪廓，便于識別肝臟、血管、腫瘤的空間相對位置(圖4)。

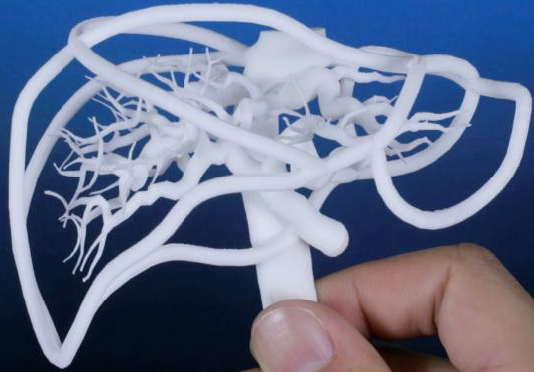

圖4 筑波大學研發的3D打印肝臟模型
目前，利用3D打印技術制作的肝臟器官模型價格高昂，主要用于科學研究領域，在臨床中尚未得到普及。3D打印技術為實現“精準肝臟外科”提供了技術支持，在肝臟手術模擬、手術規劃以及醫療教育等方面的應用也與日俱增。隨著該技術的不斷進步和完善，其在“精準肝臟外科”的臨床應用中有著更加廣闊的前景。
