供稿人:何垚垚 張航 供稿單位：機(jī)械制造系統(tǒng)工程國家重點(diǎn)實(shí)驗(yàn)室 發(fā)布日期：2020-04-21
由于不同材料的熱膨脹系數(shù)、熔點(diǎn)等性質(zhì)不同，在金屬材料基體上沉積硬質(zhì)耐高溫陶瓷涂層是具有挑戰(zhàn)性的，其包括由于相間材料性能差異較大而引起的分層或破裂。如果涂層材料的性能從表面到內(nèi)部逐漸變化，則可能減少甚至消除這些問題。

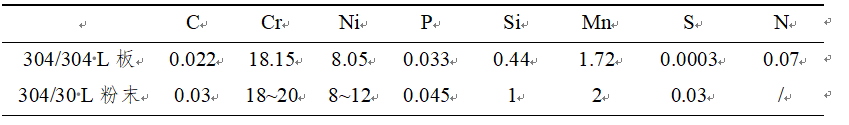

針對(duì)上述問題，2018年，華盛頓州立大學(xué)Gualtieri等科學(xué)家用激光熔覆沉積（Laser engineered net shaping，LENS）技術(shù)在不銹鋼304（SS304）基板上沉積了硬質(zhì)合金（VC）和SS304的復(fù)合涂層，他們將5 wt％至100wt％VC的組合物與SS304混合形成梯度材料。所用材料的化學(xué)組成如表1所示。
表 1 所用材料的化學(xué)組成

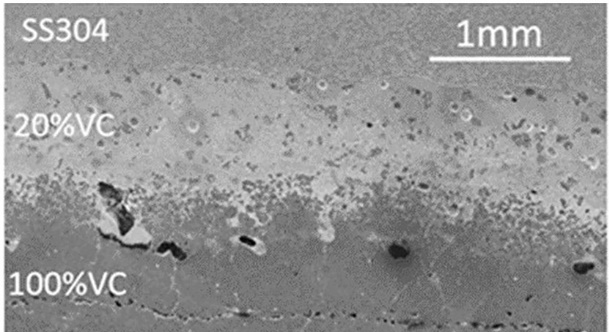

打印出來的樣件100％–20％–0％VC漸變圖層如圖 1所示，在沉積的第一層和第二層之間存在高度多孔的層。
圖1 打印樣件漸變圖層

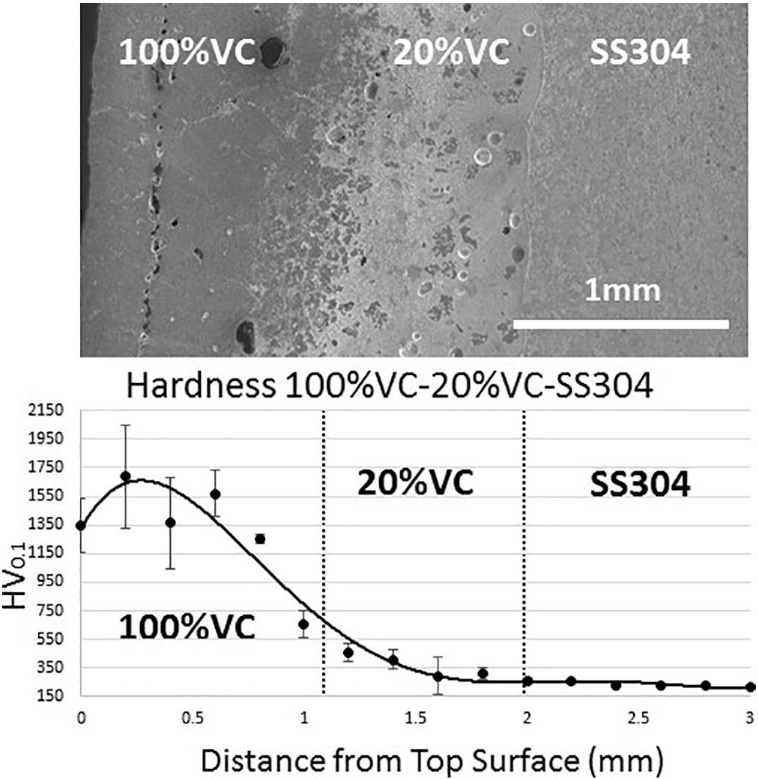

梯度涂層的硬度深度分布和相應(yīng)的微觀結(jié)構(gòu)如圖2所示。LENS技術(shù)加工產(chǎn)生了更小，更均勻的晶粒。VC集成在金屬基體中和晶界上，起到了強(qiáng)化顆粒的作用并增加了硬度和耐磨性，與SS304基材相比100％VC圖層使硬度增加到1450HV并將磨損率降低80％以上，能夠增強(qiáng)SS304對(duì)惡劣環(huán)境的抵抗。
圖2 梯度涂層的硬度深度分布和相應(yīng)的微觀結(jié)構(gòu)
LENS成型方法可以將梯度涂層應(yīng)用于新零件或修復(fù)現(xiàn)有零件，并顯著提高零部件的耐磨性和表面損壞能力。
