自底向上面曝光3D打印技術與自頂向下面曝光3D打印技術相比，自底向上3D打印具有零件高度不受限于料池深度的特點，這使得其打印機可以更加的小巧。此外，由于固化面在上下兩個約束表面之間，這使得固化平面的表面平行度和表面質量更容易被控制。
但是由于固化層需要與下約束表面分離，這會產生一個分離力，這種分離力的大小如果大于打印零件層與層之間的連接力，零件將會斷裂。研究人員為了減小這種風險，通常會降低抬升的速度，使液體緩慢的流入真空區域，導致打印時間增加。

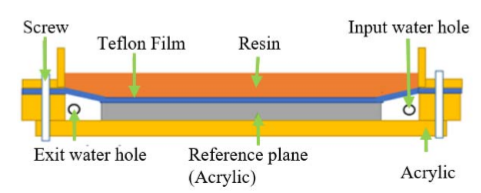

臺灣國立臺北工業大學在2017年的一項基于自底向上面曝光的主動分離方法的研究中給出了新的啟示。這項技術將原本硬質的透明底板換成了柔性的特氟龍膜，特氟龍膜的上面存放待固化的液體，特氟龍膜的下面是一個不透空氣的腔體，腔體底面是透明的底板，腔體內存放著水，腔體具有進水口和出水口，如圖1。
圖1

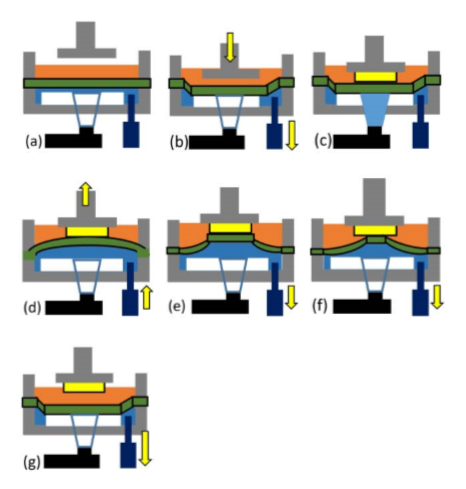

具體分離過程如圖2所示。開始打印時如所示，打印平臺下降，水泵抽出腔體內的水，特氟龍膜被吸附在透明底板上如所示，曝光如所示，打印平臺上升，水泵給腔體內注水如所示，水泵抽水，特氟龍膜與固化層開始分離，這種分離方式類似于揭開膠帶如（f）（g）所示，打印結束。這種新的分離方式被稱為ASBUS。
圖2
顯然，該研究設計并成功制造的自底向上面曝光的3D打印機，能夠打印出大體積物體，外殼結構以及具有大橫截面的實體模型。其零件高度為300mm，xy軸的最大尺寸為216×192mm。經過測試?yán)χ?，傳感器給出數據證明，ASBUS將20N（傳統直接分離方式）的分離力值顯著降低至0.8N，這種主動分離方法解決了自底向上面曝光方法的主要缺點。
