供稿人:同治強 李滌塵 劉亞雄 發布日期:2017-05-29
增材制造技術,特別是金屬增材制造技術被認為存在以下風險與挑戰:缺乏對各種“假設”情況進行指導的分析過程;對影響材料特性的可變因素所進行的研究不夠深入;機器、工藝控制參數波動大,影響增材制造零件的質量;不同廠商、批次的材料特性不一致等。所以更多情況下,金屬增材制造更像是一個試錯的過程。
Simufact Engineering公司(著名的數值分析軟件MSC Software公司下屬子公司),近日發布了Simufact Addtive 2 軟件,它是MSC 軟件公司用于金屬工藝制造領域的仿真分析旗艦產品,為解決上述問題提供了一種思路。
Simufact Addtive 2 軟件通過新算法和更合理的流程,仿真金屬增材制造過程中的虛擬制造工藝,提升制造高質量金屬零件的可靠性?;陔A段性模型提供的多尺度建模方法,同時考慮到各向異性材料的數據結構,該數值模擬方案的效果已經在金屬粉末床打印工藝上得到了有效驗證。
它的創新之處在于,覆蓋了增材制造的全部流程,如圖1所示,包括幾何結構分析、支撐添加、打印過程仿真、后處理(熱等靜壓HIP)、支撐去除、基板分離等全部影響打印質量的環節,并且通過在軟件中不斷迭代,代替了昂貴的工藝試錯實驗。

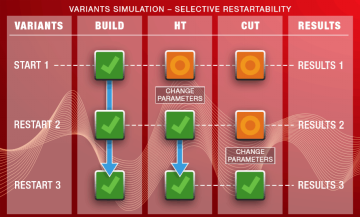

圖1:Simufact Additive 2全流程覆蓋與軟件試錯
設備、材料、零件的形狀特點、打印工藝參數是千變?nèi)f化的,為了提高數值分析預測的精度,軟件利用標準試樣(例如一個懸臂梁)的實驗數據進行校正。矯正后的算法能夠更加精確地預測變形零件,而且也提供了一個快速可信任的復雜零件增材制造仿真方法,圖2左圖所示。
圖2:Simufact軟件新功能
零件的擺放、打印方向是影響打印質量的重要因素,軟件通過交互方式以及步進迭代方式對零件的打印方向進行優化。同時,具備支撐結構設計功能,如圖2右圖所示。生成的支撐結構不僅僅保證零件的可打印性,而且通過各向異性材料建模,軟件可以更真實的模擬支撐結構的強度,使得支撐結構滿足精度約束需求。通過合理粗化網格大小,在保證計算精度的前提下縮短計算時間。
通過數值仿真預測零件內應力和變形后,可以通過在仿真軟件中不斷迭代更新優化拓?fù)浣Y(jié)構和打印參數,以減少應力和變形。另外,也可利用預測得到的變形量對CAD數據進行預補償,以抵消最終的應力變形,如圖3所示。

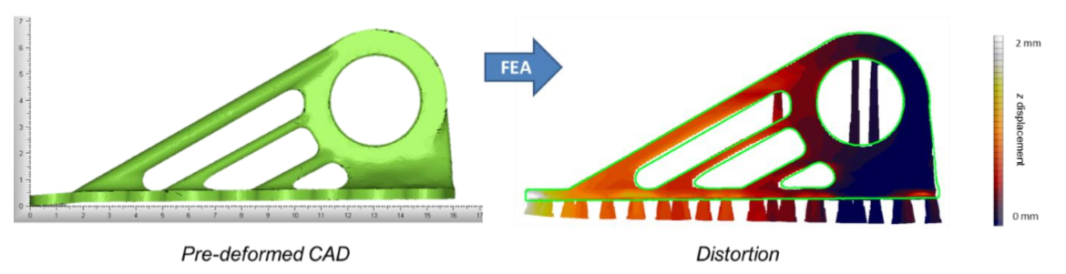

圖3:利用FEA分析結果和預變形策略補償零件變形
在增材制造領域推廣并應用數值分析方法,有利于提高工藝過程的穩定性和可重復性,使得最終制造質量可預測并降低制造成本,有助于增材制造技術從新興技術成長為成熟的制造方案。
