金屬和聚合物作為工程和醫療行業最常用的材料，二者的混合結構常用于汽車、飛機、電子產品和醫療植入物中。然而，傳統的機械緊固、粘接、焊接等加工方法，都具有一定的局限性，如裝配時間長、成本高、幾何設計靈活性低等。3D打印技術可以很好地解決這一問題，通過逐層添加材料的方式，可生產定制的具有復雜幾何形狀的金屬/聚合物組件。
熔絲制造技術（FFF）可用于金屬的3D打印，激光粉末床熔融技術（PBF）可用于聚合物的3D打印。英國曼徹斯特大學的研究人員將這兩種技術相結合，引入特別設計的機制和操作程序，提出了一種混合多材料3D打印系統，其結構如圖1所示，系統的操作流程如圖2所示。研究中使用的金屬材料為316L不銹鋼氣霧化球形粉末和Cu10Sn銅合金球形粉末，底層材料為304鋼制圓筒板和砌塊，聚合物材料為聚乳酸(PLA)和聚對苯二甲酸乙酯(PET)長絲。

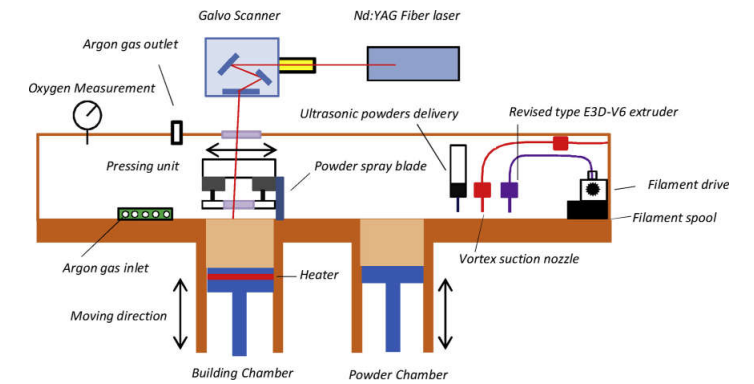

圖1 混合多材料3D打印系統原理圖
圖2 熔絲制造與粉末床熔融集成系統的操作流程
研究人員利用這一集成系統，成功打印出了由金屬和聚合物組成的復雜二維和三維幾何元件，并且通過激光熔覆和再熔，可對聚合物的粗糙表面進行局部控制和加工。通過掃描電子顯微鏡和能譜分析技術進行觀察，發現金屬/聚合物界面無明顯缺陷，表明聚合物在宏觀和微觀力學結構中均滲透良好，拉伸試驗和剪切試驗也證明了金屬/聚合物部件的良好連接強度。此外，研究人員還嘗試用激光在聚合物基板上熔化金屬。實驗結果表明，所有層的銅粉都應用激光熔覆在聚合物基板的頂部，且掃描參數應該不斷變化，前幾層所需能量較低，后續層所需能量更高，以防止對聚合物基材造成嚴重破壞。
這項技術可應用在電子器件制造領域，通過聚合物與導電材料的集成來打印各種電子元件。在生物醫學領域，研究人員開發了一種3D打印的金屬/聚合物植入物，將裝載抗生素的可降解聚合物嵌入金屬植入物中，具有可控的藥物傳輸特性，用于局部供藥。類似地，我們還可以采用其他材料體系，如金屬基復合材料和增強聚合物復合材料等進行相關產品的加工制造，擴大其應用范圍。
