浙江大學研究團隊研究了經拓撲優化的 3D 打印聚醚酮酮（PEKK）下頜骨塊，以進行下頜骨外科手術重建工作。下頜骨節段性缺損通常是由創傷、感染或腫瘤手術切除引起的，腓骨移植是現代醫學中常用的下頜骨重建手段，腓骨移植的成活率很高，但術后患者滿意度很低，主要是由于術后患者咀嚼功能降低，且移植骨和切除骨的體積差異會導致容貌變化。
該團隊通過錐束CT掃描建立下頜骨三維模型，并按下頜骨切除術提議的將下頜骨（前后40 mm）分割，通過拓撲優化設計切除的骨的內部結構（牙種植體和種植體支持的牙冠被整合到設計中）。同時創建了第二個下頜骨三維模型，其具有相同的缺損尺寸和位置，但使用腓骨移植物和種植體支持的牙冠進行了重建。通過有限元方法（FEM）比較了兩個模型在相同邊界約束和三個加載位置（即中切牙，左下側和右下側第一磨牙區域）下的生物力學行為。FEM結果顯示最大拓撲優化模型的應力和位移遠低于腓骨移植模型的應力和位移。在相同的三個加載位置下，與腓骨移植模型相比，優化模型的最大應力顯著降低了67.9％，71.9％和68.6％。

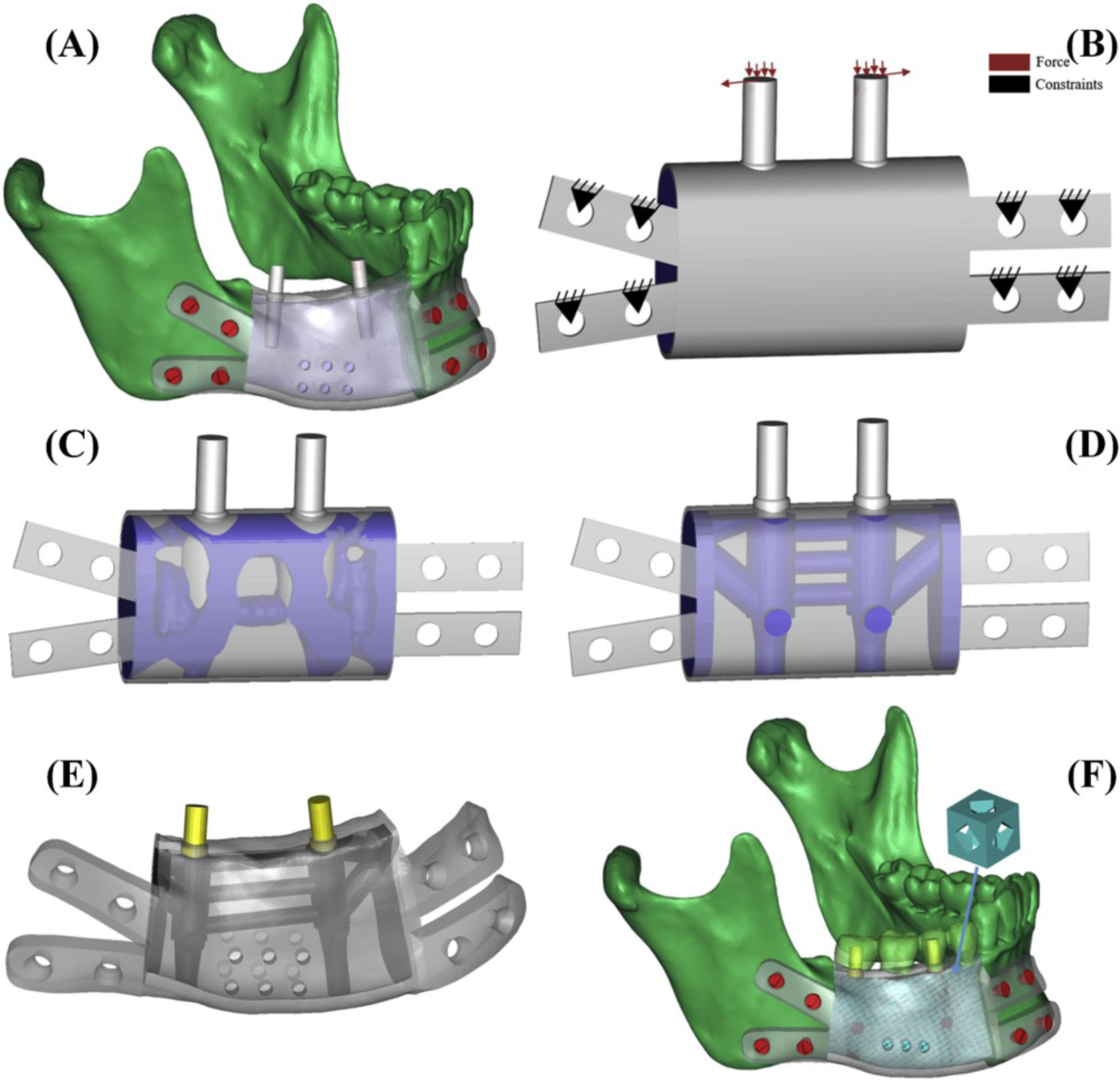

圖1. (A)骨類似物的外部結構 (B)用于內部優化的初始模型 (C)獲得的支撐單元的草圖結構 (D)規范化后的標準支撐單元 (E)具有支撐的骨類似物 (F)骨類似物的復合結構
圖2. (A)由FDM制造的PEKK骨類似物圖 (B)PEKK骨類似物的重量值圖
具有拓撲優化功能的3D打印骨類似物是針對患者的，并且優于傳統的腓骨移植手術。經過優化的PEKK骨類似物模型的應力-應變曲線比腓骨移植模型更符合實際，能夠提供更好的功能和美容效果。
