具有自我監測能力的智能結構在航天、深海等極端環境中顯示其優勢。智能結構集結構和傳感于一體，能夠感知被測物的信息和狀態，將自然界中的物理量轉化為可測量電信號。隨著物聯網和智能制造的興起，智能結構得到廣泛的關注和迅猛的發展。

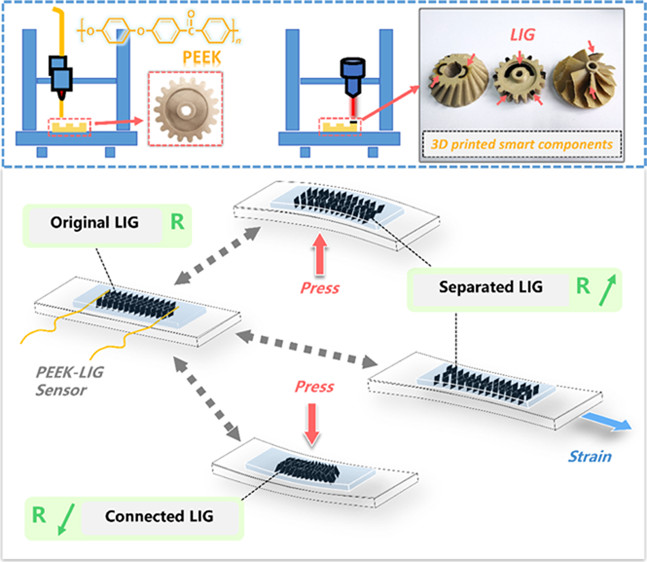

圖1.PEEK-LIG智能結構的構建方法3D打印PEEK零件原理圖從3D打印齒輪零件中制備LIG過程原理圖3D打印PEEK-LIG零件PEEK-LIG智能構件受力電阻變化
北京理工大學與中國科學院太空制造技術實驗室研究團隊提出一種通過激光誘導石墨烯技術在3D打印PEEK件表面引入導電傳感電路的方法，用于制造智能結構件。該團隊在3D打印PEEK復合材料的基礎上，利用10.6μm波長的CO2激光在3D打印PEEK零件的表面，產生分層激光誘導石墨烯（LIG），使得PEEK件同時具備導電和傳感雙重功能的部件，通過二甲基硅氧烷與導線封裝，得到PEEK-LIG智能結構件（如圖1）。這種結構利用PEEK材料解決3D打印件層間和力學性能不足的缺陷實現力學性能優異，靈敏度高，循環穩定好的PEEK-LIG智能構件。研究人員測試了在拉伸和彎曲兩種應變模式下智能結構件的傳感性能。在拉伸和彎曲應變2%-5%范圍內，PEEK-LIG結構件的傳感靈敏度分別達到了155.36和212.35。
圖2.PEEK-LIG智能齒輪和其工作狀態
文章給出智能構件在齒輪磨損檢測中的應用，研究人員利用3D打印技術設計制造處PEEK齒輪，在齒輪的輪齒上利用激光誘導石墨烯技術制造出傳感結構，并通過電刷將傳感結構單元與電路相連實現了對齒輪工作狀態的監測。通過電阻的變化，可以對齒輪的磨損情況作出判斷（如圖2）。值得一提的是，絕大多數高分子材料都能夠通過激光誘導石墨烯工藝制造出石墨烯結構，該方法具有廣泛的適用性。
