供稿人:晏夢雪，田小永 發布日期：2017-06-08
膜處理技術在海水淡化、水處理和能源領域的應用與日俱增，因此對既高效又方便的薄膜制備工藝的需求也隨之產生，但一般的膜組件（如螺旋纏繞模塊SWM）具有結構復雜、體積小等特點，實際中難以加工成形，這可能限制薄膜技術的進一步發展。
增材制造（俗稱3D打?。┦且环N新興的、應用前景廣闊的制造技術，可一次性成形復雜結構零部件。近些年，全新3D打印工藝的出現以及打印精度的不斷提升，有望在未來實現新型膜組件設計上的突破。
目前，現有3D打印工藝已經可以實現膜組件中的墊片以及宏觀模塊（大于100μm）直接快速成形，如圖1b中具有重復單元結構的墊片，多數的打印工藝都可以實現其直接成形。

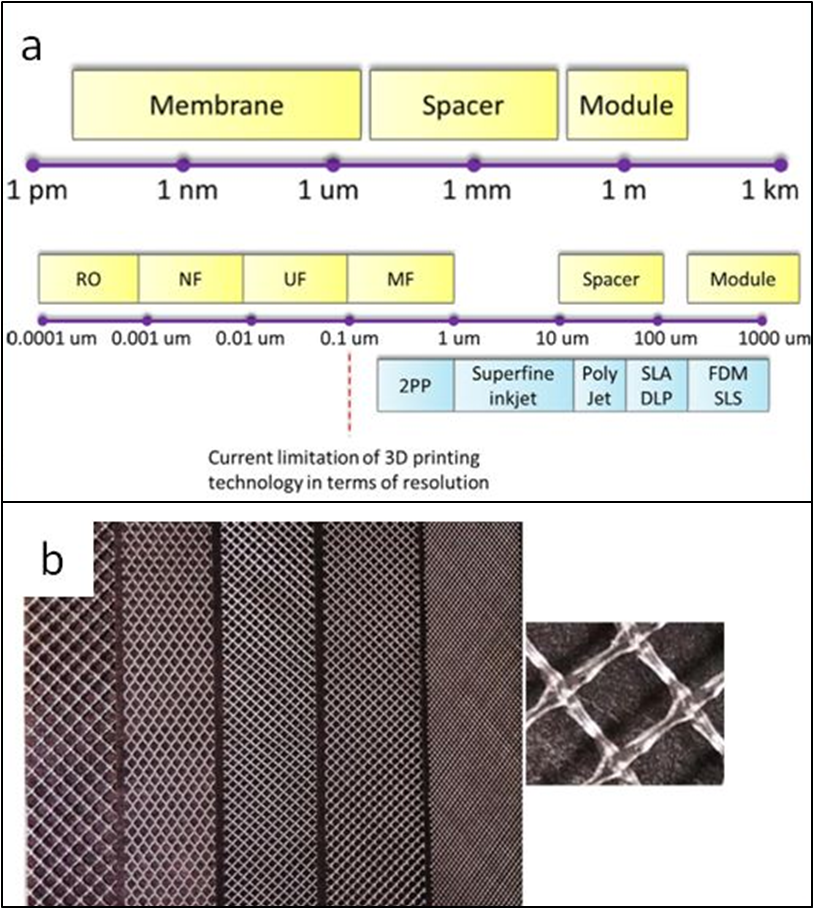

圖1 a)膜組件中各部分的尺度范圍及現有打印工藝具備的加工精度；b)傳統工藝制備的薄膜墊片[1]
在具有微孔結構的膜材料制備中，3D打印技術也逐步得到了應用。德國亞琛工業大學的研究者Tim Femmer等人通過光固化工藝加工得到具有復雜流道的犧牲模，以此進行翻模獲得最終的薄膜材料，進而實現氣液交換。

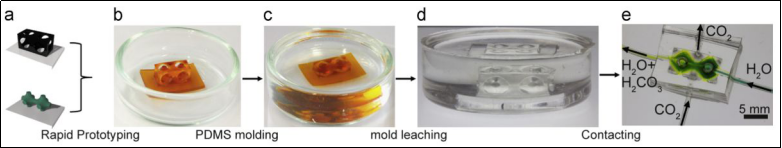

圖2 薄膜材料制備工藝：犧牲?？焖俪尚?、模具成形制備薄膜、溶解犧牲模、氣液反應[2]
未來，要將3D打印技術應用于反滲透膜（RO膜）、超濾膜（UF膜）等高精度薄膜加工，其難點主要集中在提高打印工藝的分辨率。
