供稿人:李賽、魯中良 供稿單位：機械制造系統工程國家重點實驗室 發布日期：2020-11-18
磷酸鹽具有機械強度高、高溫?zé)岱€(wěn)定性好、成本低等優異性能，是一種低介電常數陶瓷，應用于航空航天等領域的高溫結構和波透明應用。然而，由于磷酸鹽的低韌性和成型效率低，其適用性受到了限制。纖維增強包括短纖維增強和連續纖維增強，是陶瓷材料常用的增韌方法。連續纖維增強被認為是陶瓷材料最理想的增韌方法，其增韌效果較好。制備連續纖維增強陶瓷的傳統工藝是浸漬法，由于磷酸鹽溶液的酸性，浸漬法會對纖維造成傷害，不利于復雜結構的形成。3D打印在理論上可以應用于復雜結構的快速成型，成型后幾乎無需機械加工，逐層堆疊材料，從而簡化生產流程，縮短生產周期。
該團隊[1]首次提出了一種基于DIW的3D打印方法，利用油墨的粘性和摩擦力作為連續纖維擠壓的動力源，集成制造連續纖維增強波透明陶瓷。為了保證纖維的順利連續的擠壓，同軸針的結構設計和油墨的流變性能的調節成為了這項工作的核心問題。連續的二氧化硅纖維作為增強的階段,和二氧化硅/磷酸鹽材料作為基質材料,通過噴嘴的設計,以及內部流場的有限元仿真,綜合成型連續二氧化硅纖維增強二氧化硅/磷酸復合材料的最終實現。
連續纖維增強3D打印工藝原理圖如圖1所示。3D打印過程是在一個改進的商用3D打印機(Ultimaker extend 2+)在室溫下進行的。打印前，將連續的纖維穿過纖維通道，將陶瓷油墨裝入注射器，注射器與配藥機(Nordson EFD)和氣泵相連。為了實現連續纖維和陶瓷油墨的一體化成型，設計并制作了一種同軸針結構。3D打印時，將油墨擠壓到打印針中，將纖維包裹在油墨中，最終形成如圖所示的核殼結構。

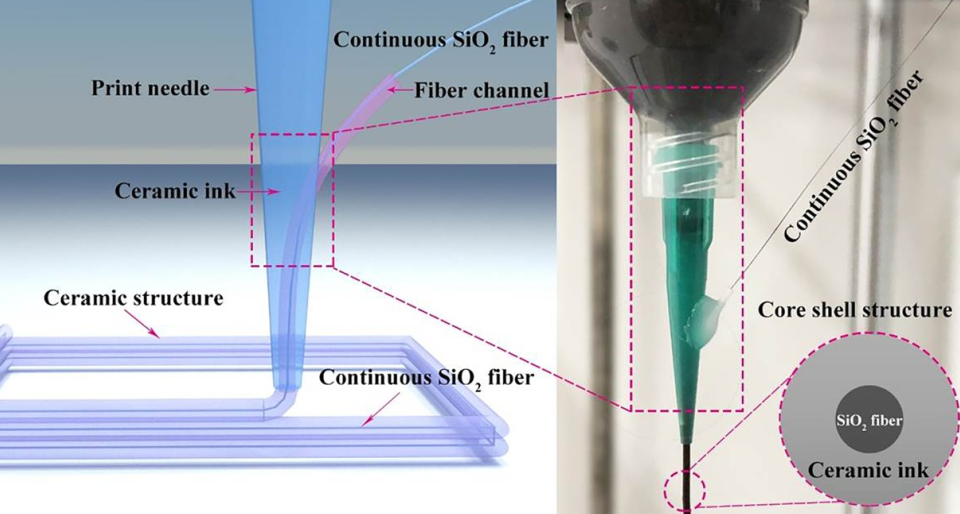

圖1 3D打印連續纖維增強陶瓷工藝原理圖
圖2為同軸針內流體的仿真結果?？梢钥闯?，在針頭上部施加均勻穩定的壓力，流體的流動速度和剪切速率呈現一定的規律。當陶瓷墨水被推進到打印針頭與纖維通道的交叉處時，沿打印針頭軸向的剪切速率和速度都有所增加。在打印針頭出口處，流速和剪切速率最大。在這種情況下，陶瓷墨水可以完全覆蓋連續的纖維，并提供足夠的強度將纖維帶出來。由圖2(a)和圖2(c)可知，流速和剪切速率隨打印針頭直徑的增大而增大。顯然，在3D打印過程中，打印針頭直徑越大，連續的纖維擠壓越平滑?？紤]到針徑對成型精度的影響，選擇直徑1.2 mm的打印針頭，纖維通道外徑0.51 mm。從圖2(b)和圖2(d)中可以得出類似的結論，即打印針頭與纖維通道的交點越低，越容易驅動連續纖維。考慮到實驗的可操作性，將出口位置高度設置為5mm，這是本次工作能達到的最小高度。
圖2 同軸針內部流體的仿真結果:(a, c)打印針的不同直徑，(b, d)打印針與纖維通道的不同相交位置
