供稿人:李家欣、賀健康 供稿單位：機械制造系統工程國家重點實驗室 發布日期：2020-12-03
靜電打印技術是一種通過在噴頭與接收基板之間施加高壓電場，使打印液滴尺寸遠小于噴頭直徑，從而獲得微米甚至納米級打印精度的3D打印技術。與傳統技術相比，該技術可使用較為簡單的制造流程獲得較高的制造精度，具有成本方面的優勢。最近，來自慕尼黑工業大學和東京大學的學者使用靜電打印技術制造了傳統光刻工藝難以制造的微米級高深寬比細胞傳感電極，并使用該電極實現了對細胞電信號的監測，相關成果發表在期刊《先進材料技術（Adcanced Materials Technologies）》上。

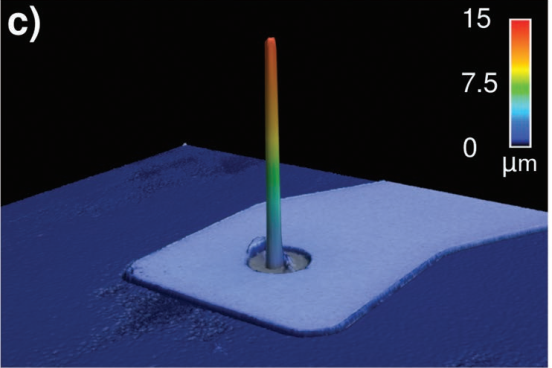

圖1 高深寬比微米級細胞電極
由圖1 所示，研究人員使用納米金顆粒溶液，通過靜電打印技術制造了寬約2μm，高度15μm的高深寬比三維細胞傳感電極陣列。

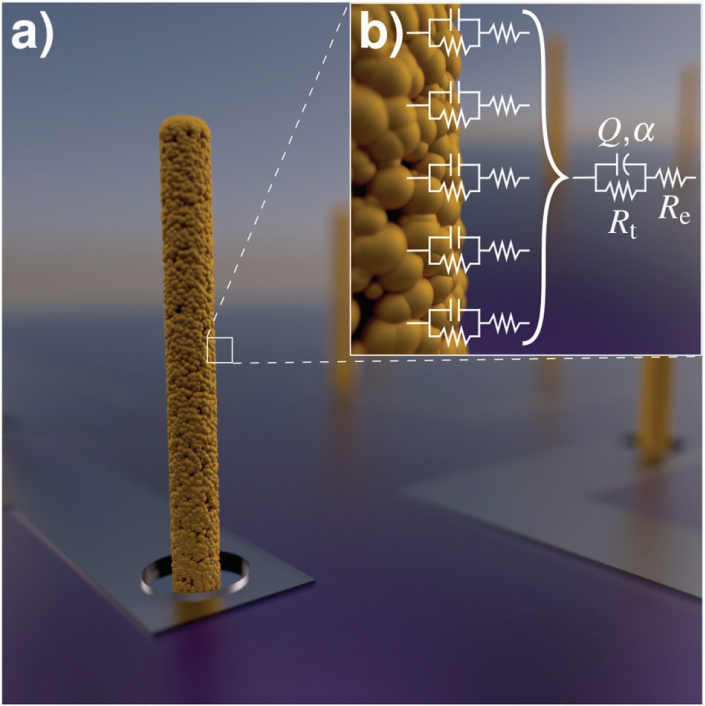

圖2 打印電極電學模型圖
通過對靜電打印的微米級三維電極電學性能的測量，研究人員發現由金納米粒子構成的電極的電學特性與固體金屬有所區別，并給出了該電極的電學模型，如圖2所示。
圖3小鼠心肌細胞電信號
如圖3所示，研究人員成功地使用該電極陣列測量到了小鼠心肌細胞所產生的電學信號，證明了靜電打印技術制造細胞傳感電極的可行性，預示了靜電打印技術未來在微電子領域的應用前景。
