供稿人:韓康 賀健康 供稿單位：機械制造系統工程國家重點實驗室 發布日期：2020-12-06
心肌組織微環境在指導心肌細胞的功能和命運方面起著決定性的作用，模擬這種細胞外微環境為心肌組織再生提供了廣闊前景。目前，已有眾多研究者利用含有不同類型導電納米粒子的復合水凝膠構建了具有優異機械完整性和改善電生理特性的工程心肌組織。然而，還沒有人試圖直接比較這些復合水凝膠的功效，并破譯這些復合水凝膠調節心肌細胞行為的機制。加利福尼亞大學洛杉磯分校的Ali Khademhosseini教授團隊制備了含三種不同類型的碳基納米顆粒：碳納米管（CNT），氧化石墨烯（GO）和還原GO（rGO）的明膠甲基丙烯酰（GelMA）水凝膠，以研究這些復合支架對心肌細胞結構組織和功能的影響。
功能碳基納米顆粒(CBNs)具有可調的機械、結構和電學性能，在許多生物醫學應用領域，特別是心肌組織工程領域具有潛在的應用前景。為了解不同CBNs的物理特性如何調節復合支架上的心肌細胞行為的潛在機制，Ali Khademhosseini教授團隊制備了CNT-，GO-和rGO-GelMA（濃度為0.3%/ 7%（w / v））混合水凝膠（圖1A）。碳納米管的透射電子顯微鏡（TEM）圖像以及GO和rGO的原子力顯微鏡（AFM）圖像顯示：1. CNT纖維直徑范圍為15至45 nm（圖1B），2.超聲處理的rGO片與GO片相比尺寸稍小，但形狀相似；3.GO和rGO板的尺寸不均勻（圖1C，D）。GO和rGO薄片的厚度分別為~1.1和~8.4nm，表明還原步驟的單個薄片之間的相互作用導致了rGO的多層堆疊。掃描電子顯微鏡（SEM）圖像顯示了復合支架的孔形貌（圖1E-G）。無論CBN類型如何，孔壁均光滑，表明CBN在GelMA復合材料內部分布均勻。

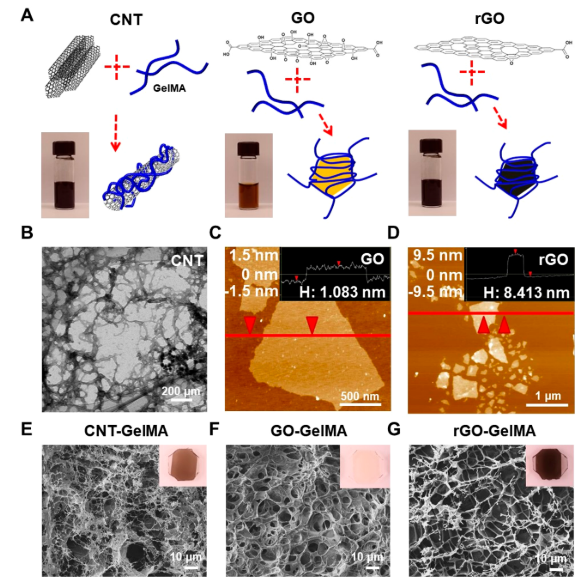

圖1 CNT-，GO-和rGO-GelMA的結構特性。（A）CNT-，GO-和rGO-GelMA復合水凝膠的制備程序。（B）CNT的TEM圖像。（C）GO和（D）rGO的AFM圖像。（C）和（D）中的插圖圖像沿每個圖像中的指定線顯示高度輪廓。SEM圖像顯示（E）CNT-，（F）GO-和（G）rGO-GelMA薄膜的多孔表面
心臟中主要有三種類型的心肌細胞，即淋巴結/起搏器，心房和心室肌細胞。分辨這些細胞類型對于心臟評估，細胞治療和藥物開發具有重要意義。心房和心室肌細胞產生一次跳動分為五個階段（圖2A），它們是快速去極化（階段0），部分復極化（階段1），平穩階段（階段2），另一個復極化（階段3）和真實靜息膜電位（階段4）。由于心室肌細胞Ca2+內流和K+外流較慢，心室動作電位在第2階段顯示出更長的持續時間和更高的平臺電位。測量了不同條件下的動作電位，結果顯示在CNT-GelMA上成熟的心肌細胞表現出明顯快速的上沖速度(約3.8 V/s)和較長的動作電位周期，分別為50% (APD50:動作電位持續時間為振幅的50%，約0.62 s)和90% (APD90:動作電位持續時間為振幅的90%，約為0.81 s，而GO-和rGO-GelMA的細胞表現出較慢的上沖速度(GO- GelMA的平均值為0.62倍，GO- GelMA的平均值為0.39倍)和較短的持續時間(APD50: ~ 0.58 s和~ 0.45 s, APD90: ~ 0.77 s和~ 0.73 s)（圖2B-E）。根據階段2的持續時間和動作電位平臺，在CNT-GelMA和GO-GelMA上培養的心肌細胞分別最接近心室肌細胞和心房肌細胞。有趣的是，在rGO-GelMA上培養的心肌細胞在心室和心房表型之間表現出中間特征。這些發現表明復合支架中CBNs的不同特性可能在指導心肌細胞命運決定中起重要作用。碳納米管顯示出更高的電導率，類似天然ECM的納米纖維結構且孔徑較小，并且與天然心臟組織的機械性能更接近，從而使心肌細胞具有更好的形態并表達更高水平的心臟標志物，從而使細胞更像心室肌細胞體外表型。
圖2 通過電生理特性確定混合支架上工程心臟組織的表型。（A）示意圖，表示具有向內和向外離子電流的心室動作電位的不同階段。在（B）CNT-，（C）GO-和（D）rGO-GelMA上培養5天的心肌細胞的動作電位。（E）顯示通過CNT，GO和rGO鏈接傳播電信號的示意圖
這項工作表明，在不同復合支架上培養的心肌細胞對功能成熟的細胞外指導具有明顯的敏感性，這突顯了高保真度的心肌細胞表型對心肌組織工程模型系統的重要性。
