供稿人:王慧超，連芩 供稿單位：機械制造系統工程國家重點實驗室 發布日期：2021-01-01
雙光子聚合3D打印技術是目前制造高分辨率微米級物體的主要方法，可制造100納米以下特征尺寸的物體。但是現有研究中該方法制造效率較低，通常低于1-20立方毫米/小時。近日，德國勃蘭登堡應用技術大學研究人員在《nature》上發布了X交叉光片照相體積光固化3D打印技術的研究，其分辨率為25微米，體積生成速率達到55立方毫米/秒，體積生成速率比現有研究高出四到五個數量級。
Xolography是一種雙光技術，它使用可以光轉換的光引發劑，通過相交不同波長的光束進行線性激發，從而在特定的單體體積內引發光敏樹脂的局部聚合，固化是通過添加到樹脂中的雙色光引發劑來介導的，該光引發劑由第一波長激活，而正交布置的第二波長繼續引發或抑制光聚合，通過在固定體積的光學裝置同步移動樹脂體積期間投影一系列圖像，可以連續制作所需的物體，原理如圖1所示。

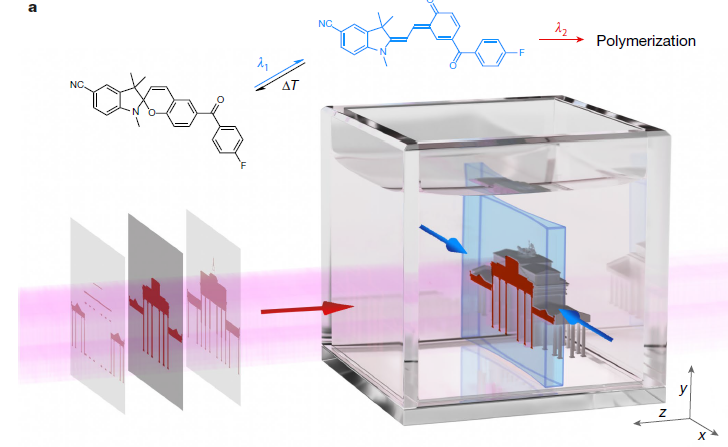

圖1 交叉光片照相體積3D打印原理圖
為了避免樹脂腔室中的體素多重曝光，其使用375 nm二極管激光器的高斯光束轉換為發散激光線，稱為“光片”，并且考慮到光的衍射效果，對不同體積深度進行了光束的優化，這將使打印結果具有非常高的準確性，因?yàn)橥队皶r(shí)光學系統已調整為呈現0.021毫米見方的像素。圖2 展示了X交叉光片照相體積3D打印模型的打印效果。經過測試，x和y方向的分辨率約為25微米，z方向的分辨率為50微米。

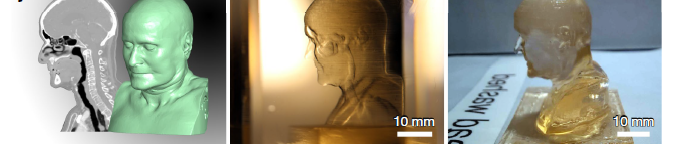

圖2 X交叉光片照相體積3D打印模型（從左至右：三維模型、制造過程、成品）
