生物材料支架已經成為組織工程和再生醫學的基礎。然而，支架系統通常難以在尺寸或形狀上按比例縮放以適應具有特定缺陷的尺寸。近日，來自俄勒岡健康與科學大學的研究團隊基于光刻的3D打印方法，開發了新型微型模塊化微籠支架系統。
該系統可以輕松地手動組裝和拆卸。此外，模塊化的中空微籠設計允許每個單元裝載不同成分的生物填充物，從而能夠以3D形式對材料內的治療劑進行控制和模式化。

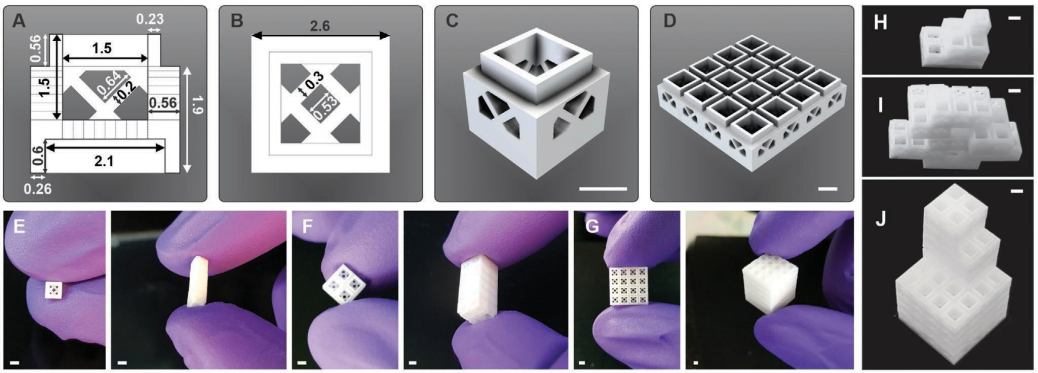

圖1 A-D）支架單元的示意圖，E-J）支架的組裝與堆疊
為了驗證3D打印的模塊化微型微籠的功能，研究團隊使用常規的聯鎖積木玩具通用的設計配置來制作模塊。使用基于光刻的陶瓷制造方法對由高密度β-TCP陶瓷組成的載有水凝膠的微籠支架進行3D打印。為此，團隊重復使用體積為3.375mm3，尺寸為1.5×1.5×1.5mm的重復空心單元和230-560μm厚的薄壁，將它們制作為可垂直堆疊的塊，如圖1（A-D）所示。以不同的形式將支架單元組合和堆疊，如圖1（E-J）所示。
用不同成分的填充物裝載不同微籠的能力使得在將單個堆疊體組裝成3D之后，可以輕松地形成具有各種復雜性的多型構建體。圖2A，B，E，F(xiàn)說明了3D打印微籠的不同配置的設計和制造，該微籠裝載了用熒光微粒包裹的微凝膠，并以不同的排列方式分布。圖2A–H中顯示了水凝膠浸漬的支架。另一方面，利用所提出的微籠支架組裝，復雜異型構建體的制造是直接的，并且可以在不需要任何專門設備或人員的情況下完成。此外，微籠中可以預裝有凍干生長因子的水凝膠，并且可以基于簡單地堆疊的直觀過程獲得異質3D構建體的組裝。
圖2 微凝膠空間控制的可視化
具有這種直接裝配、可擴展以及可控制的裝載特性的微型微籠支架是一個靈活的平臺，可以適用于廣泛的材料以改善生物性能。這只是簡單地利用了一個簡單的樂高式設計，但是卻代表了再生支架性能的一個重大飛躍。
