供稿人:梁拓、高琳 供稿單位：機械制造系統工程國家重點實驗室 發布日期：2021-01-11
目前的微納尺度聚二甲基硅氧烷(PDMS)器件的制造方法要么需要高環境條件，要么需要高成本的復雜程序。電動噴墨打印(EHD)是一種有效制備微尺度PDMS器件的潛在方法，因?yàn)镋HD打印具有環境友好、低成本、兼容各種油墨，最重要的是高分辨率等優點。然而，對基于PDMS的油墨的EHD印刷的研究卻很少。
近日，愛荷華州立大學的研究團隊對PDMS的EHD打印進行了研究。研究了幾個關鍵參數對印刷工藝的影響，電壓參數對打印圖案的尺寸和打印頻率進行了有效的控制。打印原理如圖1所示。

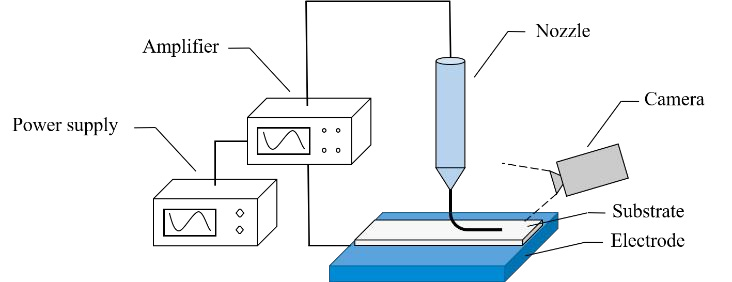

圖1 PDMS電動噴墨打印原理
為了研究電壓對液滴直徑和打印頻率的影響，確定了其他參數：偏移距離為30μm，噴嘴直徑為25μm，占空比為 25%，印刷速度為20mm/s。打印液滴的結果和液滴直徑與打印頻率相對于電壓的關系如圖2所示。從圖中觀察到液滴尺寸隨脈沖電壓的增加而減小。然而，液滴的分布變得更加密集。隨著電壓的增加，液滴的直徑減小，但打印頻率增加。在不同的電壓下，形成液滴的脈沖周期的數目是不同的。在較高的電壓下，較少的脈沖周期可以產生液滴。因此，打印頻率增加，液滴的尺寸減小，因?yàn)殡姾煞e累的時間較短。

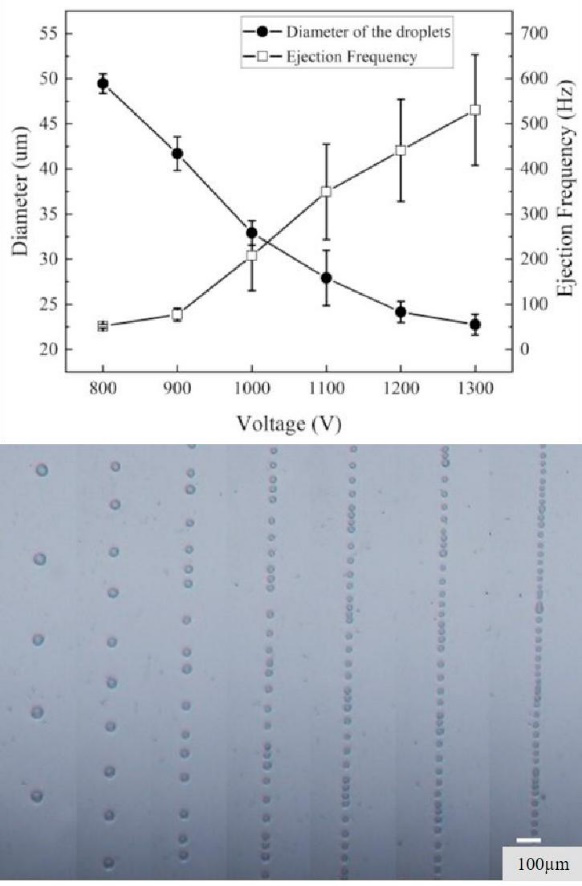

圖2 液滴的直徑和打印頻率相對于脈沖電壓的關系（上）；以不同的脈沖電壓打?。ㄏ拢?/blockquote>

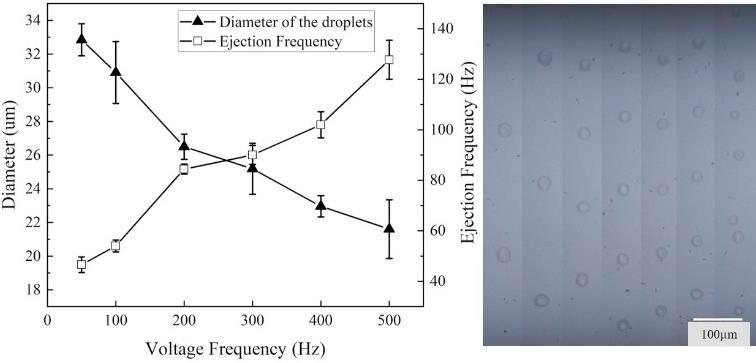

圖3 液滴直徑和打印頻率相對于電壓頻率的關系（左）；以不同的電壓頻率打?。ㄓ遥?/blockquote>

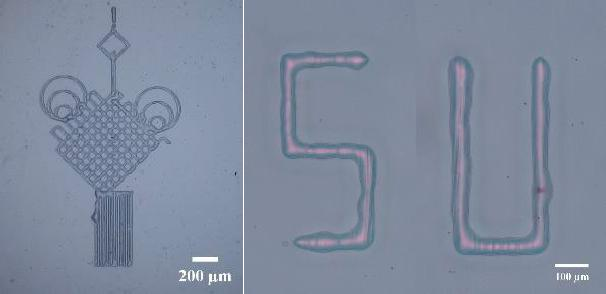

圖4 打印圖案：中國結（左）；字母（右）
為了研究頻率對印刷行為的影響，另一個變量被固定：偏移距離為30μm，噴嘴直徑為25μm，占空比為25%，印刷速度為15mm/s。圖3給出了液滴的直徑和相對于電壓頻率的打印頻率，以及在不同電壓頻率下的打印的液滴。從圖3（右）發現液滴的尺寸將隨著頻率的增加而減小。兩個緊密液滴之間的距離減小。當頻率很高時，打印頻率不穩定，并且靠近主墨滴的地方有許多小的墨滴。從圖3（左）可以看出，隨著電壓頻率的增加，墨滴直徑減小，打印頻率增加。圖4展示了打印的圖案。
研究團隊對PDMS的EHD打印工藝進行了研究，并對幾個關鍵參數對印刷工藝的影響進行了研究以獲得最佳的印刷質量。在未來的工作中，研究團隊計劃開發一個模擬工具來預測PDMS的印刷質量，并優化印刷工藝，以制備微尺度的三維PDMS結構。
